Бесключевой обходчик иммобилайзера — принцип работы и устройство

Большинство автопроизводителей комплектуют свои машины штатным электронным противоугонным устройством, известное как иммобилайзер. Иногда бывает так, что не включается мотор. И тут необходим обходчик иммобилайзера.

Как работает обходчик иммобилайзера?

Ключевой обходчик штатного иммобилайзера

Самый распространенный принцип считывания ключей в современных иммобилайзерах прост: в ключ монтируется чип, представляющий собой RFID-метку с записанным на нее уникальным кодом. Так же работают бесконтактные домофонные ключи, карты метро, да и много чего еще. Вокруг замка зажигания устанавливается катушечная антенна, которая и улавливает сигнал от метки в момент включения зажигания.

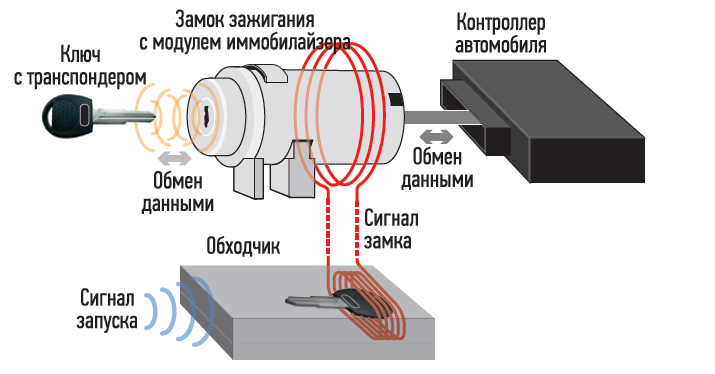

Простейший обходчик иммобилайзера – это, по сути, две антенны аналогичного типа, разомкнутые через реле. Одна антенна наматывается вокруг штатной, внутрь второй вставляется извлеченный из ключа чип или сам ключ. Поскольку цепь разомкнута, то иммобилайзер чип в обходчике не видит. Только в момент срабатывания автозапуска, когда сигнализация замыкает реле обходчика, импульс запроса со штатной антенны передается на антенну обходчика, доходит до чипа, а чип передает ответный сигнал.

Этот метод нельзя назвать совершенным по следующим причинам:

1. Перестает работать один из штатных ключей, завести машину с него уже не получится. Если одной машиной пользуется несколько человек – это неудобно. Придется заказывать дополнительный ключ: либо у официалов (новый, с уникальным кодом, который придется прописывать в память иммобилайзера), либо у «умельцев» клонировать оригинальный. К тому же такой метод недолюбливают страховщики, установив сигнализацию с автозапуском цена КАСКО увеличится, если владелец не располагает двумя работоспособными ключами.
2. Возможны проблемы со считыванием чипа. Устройство из двух дополнительных антенн чувствительно к расположению и чипа и штатного транспондера относительно намоток. На некоторых машинах штатной антенны обходчика не хватает для эффективной работы – приходится мотать антенну самостоятельно.

   Если штатные ключи используют не пассивную метку (активируемую сигналом со считывателя), а активную (со своим источником питания), то неудобств и недостатков еще добавляется. Приходится использовать обходчик наподобие Pandora DI-03 и регулярно (хотя и не так часто) менять в нем батарейку.

Немного о иммобилайзере

Как все знают, завести транспортное средство нелегко, перед этим стоит выполнить проверку ключа в замке зажигания. Таким способом мы подключаем питание оборудования транспортного средства и выполняем замыкание цепи стартера двигателя. Стартер может вращать двигатель, а тот в свою очередь начинает заводиться. Здесь все ясно, не нужно вникать во все это так глубоко. По идентичному способу включаем двигатель, смотрим в рабочем ли состоянии он на большинстве транспортных средств, к примеру, среди ВАЗ 2101 и ВАЗ 2116. А вот многие современные транспортные средства, среди которых почти все немецкие автомобили; ВАЗовские Priora, Granta, Калина, Largus и многие иномарки — имеют кроме механической защиты ключ замка зажигания, еще дополнительный электронный защит — иммобилайзер.

Иммобилайзер является охранной системой транспортного средства, которая останавливает включение двигателя, при этом водитель может обойтись и без оригинальных чипованных ключей. Работа ее ведется следующим образом: при включении ключа в замок подключается зажигание, боротовой ПК транспортного средства начинает считывать код с чипованных ключей. Если код машины и код ключа одни и те же, то бортовой ПК дает возможность включить, в противном случаи двигатель запустить не представляется возможным. Значит, если не иметь под рукой оригинальных чипованных ключей, современные ультрасовременные транспортные средства не смогут завестись.

Принцип работы

Если удалось сделать свой правильный выбор в пользу ключевого варианта обходчика иммобилайзера. Согласовать с производителем (продавцом) возможность его совместной работы с установленной сигнализацией. Разобраться с принципами его работы будет не сложно:

• правильно выполнить монтаж сигнализации;
• установить обходчик иммобилайзера с чипованным ключом и ретрансляционными антеннами;
• установить антенну модуля обхода иммобилайзера непосредственно на замке зажигания;
• подать сигнал на дистанционный запуск двигателя автомашины с брелка автосигнализации на процессорный блок установленной сигнализации;
• полученный сигнал сигнализации ретранслируется на антенны обходчика;
• тот в свою очередь передаёт его на антенну замка зажигания;
• оттуда он направляется для согласования на блок иммо;
• блок управления двигателем подтверждает согласованный сигнал;
• сигнализация осуществляет дистанционный запуск двигателя;
• высокочастотные сигналы между антеннами могут снижать свою эффективность в случае экстремальных температур.

при потере единственного ключа зажигания немедленно последуют значительные затраты на вызов сервисного электрика и изготовление правильно выбранного чипованного дубликата.

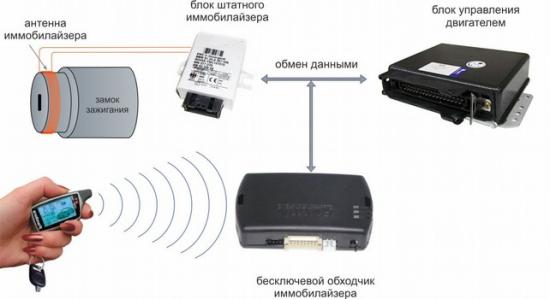

Подобных недостатков лишены модели приборов с бесключевым принципом работы. Принцип их работы заключён в предварительном программировании собственных транспондеров до их установки на автомобиль:

• предыдущий вариант обходчика выполняет передачу данных по высокочастотному каналу, транслируя их от тщательно спрятанного транспондера;
• в рассматриваемом случае используется другая линия связи – между иммобилайзером и контроллером автомашины;
• для передачи сигнала по этой линии требуется правильно расшифровать протокол обмена и вовремя подать полученный код;
• подобная расшифровка напоминает кодграбберное сканирование при диалоговом принципе работы автосигнализации;
• в связи с этим процесс обучения обходчика является обязательным;
• получая необходимые данные при таком обучении, прибор в дальнейшем будет самостоятельно вести диалог со штатным контроллером.

Обладая множеством положительных качеств, следует признать, что подобные обходчики значительно дороже классических образцов. Более того надо быть крайне осторожным при их постановке на автомобили с различными системами запуска и типами сигнализаций. Монтаж на авто с запуском от ключа зажигания будет отличаться от монтажа на машины с кнопочным пуском.

Различают 2-а вида подобного оборудования:

1. соло-вариант

• программирование обходчика выполняется исключительно на одну модель транспортного средства оборудованного сигнализацией;
• дополнительно могут управлять функциями всех дверей и багажника;
• переустановка на модель авто другого бренда невозможна;
• является наиболее демократичным ценовым вариантом.

2. мульти-вариант;

• программирование выполняется на целую серию моделей различных брендов;
• установка возможна на большинство популярных моделей автомобилей и типов сигнализаций;
• наиболее затратный из всех существующих конструкций обходчиков.

Монтаж обходчиков иммобилайзера обычно выполняется одновременно с установкой автосигнализации. Подобное творчество достаточно трудоёмко и требует не только соответствующих знаний, но и определённого опыта. При недостаточном опыте можно привести в негодность как сам иммобилайзер так и сигнализацию.

Обыкновенный обходчик штатных иммобилайзеров

Чтобы воплотить в реальность функции автоматических либо дистанционных запусков двигателя применяется особая техника, которая известна под названием «обходчик штатных иммобилайзеров». В эту технику укладываем чип, который был извлечен из запасных ключей либо ключа целиком. Кроме того, вы можете сделать дубликат чипа ключа (ее стоимость составит не более 3000 рублей) либо можете оформить заказ на дополнительные ключи у официальных дилеров.

Обходчик иммобилайзера хранится глубоко в транспортном средстве и как-то его можно подключить к автосигнализации и к системам иммобилайзера машины. Считывание чипа имеет место лишь когда он запускается, когда имеется разрешение на автосигнализацию.

Методика обхода иммобилайзера RFID

В таких системах используются ключи зажигания с интегрированными чипами для передачи слабого RF-сигнала. Он передается на антенну иммобилайзера автомобиля, установленную в зоне расположения замка зажигания. Простейшее решение – вытащить электронный элемент из ключа и прикрепить его к антенне. Но в таком случае посторонние лица смогут с легкостью завести машину обычной болванкой. Именно поэтому и применяется блок обхода иммобилайзера. Нужно отметить, что все обходчики работают по аналогичному принципу. В нашей статье будет подробно писано подключение обходчика иммобилайзера Шерхан (BP-2).

Это компактная коробочка с дополнительным ключом зажигания внутри (в случае его отсутствия, придётся сделать дубликат). Также модуль состоит из считывающей антенны и реле. Подключение модуля обхода иммобилайзера не вызывает никаких трудностей.

1. Второй ключ следует положить чипов внутрь антенны.
2. Установить наружную антенну блока обхода иммобилайзера на цилиндре замка зажигания. Необходимо помнить, что расстояние между антенной обходчика иммобилайзера и RFID-антенной должно быть минимальным. Перед применением устройства проверьте, где именно расположена антенна RFID.
3. Красный провод в обходчике Scher-Khan BP-2 надо подключить к +12 Вольт. А вот чёрный цепляем к любому «минусу». До установки дистанционного запуска на этих проводах не должно быть «+» и «-» одновременно.
4. Убедиться в работоспособности сигнализации с автозапуском. Если никаких проблем нет и мотор удаётся запустить без использования ключа, советуем скрыть модуль обхода штатного иммобилайзера от посторонних лиц.

Отметим, что иногда обходчики иммобилайзеров могут не подойти к определенной машине. Поскольку мы уже говорим о продукции производителя Scher-Khan, стоит упомянуть о том, что разработчики рекомендуют применять модуль BP-2 на азиатских авто, а вот на европейских моделях осуществлять обход иммобилайзера с помощью блока BP-3.

В продаже есть и универсальные устройства. К примеру, подойдет модуль обхода иммобилайзера 556U. Подключать данный обходчик иммобилайзера можно разными методами. Устройство имеет 9 проводов, а также специальную перемычку на пару позиций. Иногда лишь этот блок может помочь обойти иммобилайзер. Стоит упомянуть, что подобные системы стоят в несколько раз больше, по сравнению с вышеупомянутыми обходчиками Шерхан.

В некоторых случаях размеров петли антенны модуля недостаточно для того, чтобы расположить её в месте расположения штатной антенны. Решением тоже является применение иного модуля. Очень часто хорошим выбором может стать блок обхода штатного иммобилайзера AME. Его преимущество в таких ситуациях заключается в большой петле. Кроме этого, её можно запросто обмотать вокруг стандартной антенны иммобилайзера RFID несколько раз.

Разобраться в том, какой принцип работы обходчика иммобилайзера довольно просто. При удаленном запуске силового агрегата включается реле (питание его обмотки обеспечивают красный и чёрный провода блока Шерхан BP-2), расположенное в модуле обхода штатного автомобильного иммобилайзера. После этого антенна в обходчике иммобилайзера считывает сигнал и обеспечивает его передачу на наружную антенну модуля. После этого сигнал передается на штатную антенну системы RFID.

Вполне реально и сделать обходчик иммобилайзера своими руками. Для этого понадобится электронный чип либо второй ключ, немного проволоки и реле. Правда, придётся угадать количество витков, а это может занять немало времени. Найти более детальные рекомендации можно на страницах всемирной сети.

Бесключевые обходчики

Принцип работы бесключевого обходчика

Решением проблемы стали системы бесключевого обхода. Чтобы штатный иммобилайзер дал команду на разрешение запуска, ему нужно лишь получить определенный сигнал со своей антенны. Для этого вовсе не обязательно наличие рядом с антенной чипа – если подключить к ней устройство, способное генерировать нужный сигнал, то распознавание пройдет успешно, а все ключи останутся работоспособными.

Бесключевой обходчик иммобилайзера Fortin EVO-KEY

По такому принципу работает, пожалуй, самый известный модуль бесключевого обхода иммобилайзера – канадский Fortin F1 и его более новые модели вплоть до Fortin Evo-All. При установке он подключается к сигнализации и проводам, по которым осуществляется связь блока иммобилайзера со считывателем. Затем выполняется процедура обучения: сначала блок обходчика, «слушая» сигнал с антенны, запоминает код чипа, находящегося в ключе зажигания, а затем его имитирует.

Причем подобные модули успешно работают не только на простейших иммобилайзерах с постоянным кодом, но и на системах с динамически изменяемым кодом – главное, чтобы производитель обеспечил поддержку конкретной модели автомобиля. Используя ноутбук с предоставляемым разработчиком программным обеспечением, можно провести декриптовку ключа шифрования, после чего блок бесключевого обхода сможет имитировать динамический код так же как это делал бы штатный чип иммобилайзера.

К популярности модулей Fortin в России руку приложили в первую очередь инженеры StarLine. Эти блоки не просто продавались в комплекте с рядом сигнализаций, но и их программное обеспечение подгонялось под потребности рынка. Поэтому модули Fortin (перемаркированные как StarLine F1)  работают и с автомобилями премиальных марок, и с популярными в нашей стране «бюджетками» от Kia/Hyundai, GM, Renault и так далее.

В модули Fortin изначально заложена максимальная универсальность. А вот их  конкуренты из iDataLink предпочли пойти по пути создания более специализированных моделей: например, модуль START-BM1 предназначен исключительно для BMW/Mini, START-BZ1 – для Mercedes-Benz, START-VW2 – для автомобилей концерна VAG и так далее. Подобные системы удобнее в установке. Их жгут проводов подключается к штатной проводке «разъем в разъем» (подобное предлагает и Fortin, но «узкоспециализированный» жгут, скорее всего, придется покупать на том же ebay), сами алгоритмы лучше «заточены» под конкретные применения. К тому же нет привязки к конкретной марке сигнализаций. Тот же StarLine F1 с сигнализациями от других производителей далеко не факт, что заработает, что и указано в паспорте. Системы от iDataLink же являются законченными устройствами автозапуска – мотор можно заводить штатным радиоключом автомобиля.

В продаже встречаются и другие специализированные бесключевые обходчики. Например, модуль BPImmo TL-1 стал популярен благодаря распространенности праворульных «тойот». Это единственный бесключевой обходчик, официально поддерживающий внутрияпонские Corolla Fielder, Mark X и так далее.

Интересно, что разработчики охранных комплексов Pandora/Pandect тоже не стали «изобретать велосипед», как и их питерские коллеги. Предлагаемый модуль автозапуска Pandora RMD-7 сам по себе не имеет функции бесключевого обхода, но интегрируется с универсальным обходчиком от iDataLink, работающим по CAN-шине, реализуя так называемый «умный» обход.

Обход иммобилайзера, если у вас один ключ с чипом

Одним из вариантов обхода ИММО является размещение чипа в петле антенны штатного устройства. Машина будет заводиться любым ключом. В этом случае блокируется штатный иммобилайзер, что снижает защищенность транспортного средства. Но есть вариант с сохранением функции штатного устройства.

Для этого транспондер нужно поместить в считыватель обходчика, а к проводу управления модулем подключить розовый кабель и 1 из свободных каналов охранной системы, имеющий маркировку «Гибкое программирование». В этом случае можно запустить двигатель в течение 60 секунд с момента снятия авто с охраны. Если сделать это не удалось, то попытку повторяют: ставят на сигнализацию, снимают и заводят.

Многие водители считают, что лучше установить охранный комплекс с радиореле и с замком на капот, а ИММО отключить. Такой вариант более действенный, т.к. в этом случае повышается уровень защиты автомобиля.

Обходчик иммобилайзера системы RFID

Стандартный эмулятор иммобилайзера представляет собой небольшой модуль, в который помещается ключ с чипом или сам чип. При этом понадобится второй ключ. Если его нет, нужно изготовить дубликат.

Модуль обходчика и схема

Сам модуль состоит из реле и антенны. Реле при необходимости восстанавливает или разрывает соединение, чтобы иммобилайзер выполнял свои функции. Антенна модуля соединяется (накручивается) со штатной антенной вокруг замка зажигания.

Схема работы обходчика иммобилайзера

Провод питания (обычно красного цвета) подключается к аккумулятору или к питанию сигнализации. Второй провод (обычно черного цвета) уходит на «массу». Это важно, чтобы автозапуск работал от сигнализации. Таким образом, антенна прибора контактирует со штатной, подключается питание и «масса». Это обычный вариант соединения, но могут быть и другие схемы.

Способы обхода иммобилайзера

Многие компании комплектуют собственные транспортные средства с помощью штатного электронного противоугонного устройства, которое известно под названием иммобилайзер сразу при выпуске с заводов. Вследствие этого техника в некоторых случаях оказывается ее проблема неправильная работа либо поломки в системе зажигания. В основном это становится причиной невозможности включения мотора.

Кроме того, что можно выполнить, если проводился монтаж автозапуска двигателя, однако вам не удается принять во внимание полезные данные вследствие встроенных иммобилайзеров. Каким образом обходят иммобилайзер для предоставления возможности подключения сигнализации и по утрам осуществлять прогрев транспортного средства, заблаговременно не покидая территорию дома?

Есть пару методов для того, чтобы обходить штатный иммобилайзер. Далее перейдем к рассмотрению каждого из них, чтобы осознать какой из них вам лучше сможет подойти. Кроме того, что любой обход иммобилайзера понижает защищенность транспортного средства, так что перед тем как воспользоваться этим функционалом необходимо обдумать, что для вас имеет важное значение: удобное вождение либо безопасность транспортного средства.

Лучшие модели

Чтобы упростить процесс выбора устройства, выполняющего обход иммобилайзера, следует ознакомиться со списком самых популярных моделей. В их числе:

• Fortin evo all.
• Idatalink ads al ca.
• Starline bp 05.

Fortin Evo All

Устройство продается по цене 5,5 тыс. руб., а общие затраты с монтажными работами составляют 9,5 тыс. руб. Этот бесключевой обходчик может устанавливаться на разных моделях автосигнализаций, демонстрируя высокое качество работы и надежность. В базовом комплекте присутствует модуль обходчика, комплект жгутов для установки.

Idatalink Ads Al Ca

Стоит на 500 руб. дешевле предыдущей модели и пользуется особым спросом среди российских автовладельцев. Прибор качественно выполняет свои функции и хорошо совмещается с брелоком или стандартным ключом. При необходимости обходчик легко снимается и устанавливается на другую машину.

Starline Bp-05

Устройство продается по цене 1,3 тыс. руб. и является основной обманкой для популярных автосигнализаций производства «Старлайн». К плюсам модели относят:

• Отсутствие сложностей в самостоятельном монтаже и обслуживании. Установить этот прибор можно своими руками без помощи автомеханика.
• Универсальность и хорошее взаимодействие с разными моделями сигнализационных систем.

VAG IMMO Эмулятор

Эта разновидность эмулятора осуществляет работу по К-линии транспортных средств VAG Ауди, Seat, Volkswagen, Шкода 1994-2001 года выпуска с иммобилайзерами вроде 1 и 2. Полностью может эмулировать работу штатных иммобилайзеров. Нужно запомнить, что монтаж эмулятора иммобилайзера сокращает степень защищенности транспортного средства.

Главным предназначением эмулятора является:

• смена испорченного блока техники;
• при чиптюниге, когда осуществляется смена ECU;
• когда теряете ключ и нужно восстановить чип-ключ не представляется возможным.

Беспроводной обходчик

С 2012 года начали появляться беспроводные системы обхода. Не нужен дополнительный чип, чтобы обойти систему. Устройство эмулирует сигнал транспондера, считывает его и принимает как основной. В продвинутых моделях может потребоваться дополнительная работа по установке и программированию устройства. Сначала записываются данные. А потом происходит настройка на специальном оборудовании.

Ведущими производителями беспроводных систем обхода являются компании:

• Fortin;
• StarLine;
• OVERRIDE-ALL и другие.

В некоторых моделях сигнализации уже имеется встроенный эмулятор иммобилайзера, так как без него не будет работать автозапуск и другие дистанционные функции.

Некоторые водители предпочитают просто удалить штатный иммо из системы. Чтобы это сделать, может понадобиться квалифицированная помощь специалистов в сервисе или навыки работы с электрооборудованием. Конечно, это снизит защищенность автомобиля. Также такие действия могут непредсказуемым образом сказаться на работе смежных систем.

Стоит помнить, что автозапуск в какой-то мере делает автомобиль уязвимым для злоумышленников. Также если обходчик иммобилайзера был установлен самостоятельно, то страховая компания может отказать в выплате компенсации при угоне автомобиля. В любом случае установка обходчика – это сложная операция, которую нужно делать с умом.

Применение дополнительного ключа

Это является самым простым и недорогим способом, когда можно обойтись без приобретения дополнительной техники. Так, вы сможете отключить любой вид сигнализации, даже тот, который не имеет собственного блока для обхода, и все отлично может работать.

Подобный метод обхода может пригодиться для более современной модели транспортного средства.

Самым популярным вариантом исполнения подобной “переделки” является всего лишь прикрепление либо закрепление ключа под обшивку панели, в месте работы иммобилайзеров, чтобы его невозможно было заметить. Однако такой способ намного понижает безопасность транспортного средства.

Встроенный в схему блок обхода

Второй вариант — это покупка сигнализации, где уже встроен блок обхода иммобилайзеров. Его можно подключить, если получить сигнал с брелков управления сигнализаций, таким образом давая возможность системе автоматически запустить транспортное средство. Это наиболее эффективный метод обхода иммобилайзеров, который дает возможность оставить на довольно высоком уровне безопасность транспортного средства.

Исключение иммобилайзера из схемы

Еще одним вариантом считается всего лишь убрать из схемы зажигания иммобилайзеров. Этот способ не нуждается в постоянном оставлении в салоне транспортного средства ключа, но он также понижает безопасность. В данном варианте нужен опыт в установке электрооборудования, чтобы некомпетентного типа вмешательством не оказать вред и не подвергнуть ваше транспортное средства серьезным ремонтным работам.

Покупаем новый блок обхода

И последний из методов — дополнительная покупка блока обхода иммобилайзера, который по функциональным возможностям способен:

• иметь собственный пульт управления, с помощью которого вначале отключается иммобилайзер, а затем заводится транспортное средство;
• всего лишь дает возможность все время подавать сигнал на иммобилайзер, словно ключ в салоне.

Рассмотрим основные недостатки обхода иммобилайзера:

1. во время автозапуска, если транспортное средство оставлено на включенных передачах, может начаться самопроизвольное передвижение. Подобные случаи могут иметь место с транспортными средствами прежних моделей, у которого механическое КПП. Чтобы избежать такие случаи, необходимо купить сигнализацию, которая оснащена датчиком нейтральных положений рычагов КПП;
2. запомните, что охранная сигнализация, у которой дистанционный запуск двигателя понижает защищенность любого транспортного средства. Поэтому, если ваше авто с отключенным иммобилизатором смогли угнать, то у вас могут возникнуть сложности со страховой фирмой, когда придет время выплатить страховку.

Необходимо запомнить, что монтаж такой системы — это очень трудная операция.
