Устройство и принцип работы генератора: разбираем главное

Какие бы ни были электрические генераторы основной их принцип – выработка электрической энергии за счёт вращения обмотки в магнитном поле. Это значит, что можно выделить два схематических вида генераторов: либо мы вращаем магнитное поле в неподвижном проводнике, либо вращаем проводник в неподвижном магнитном поле.

Превращение механической энергии в электрическую

Любой генератор работает по принципу магнитной индукции. Самый простой генератор переменного тока можно представить, как катушку, которая вращается в магнитном поле. Также есть вариант, при котором катушка остается неподвижной, но магнитное поле только её пересекает. Именно во время этого движения и вырабатывается переменный ток. По такому принципу функционирует огромное количество генераторов во всем мире, объединенных в систему электроснабжения.

Теоретические основы

Работа генератора переменного тока основана на явлении электромагнитной индукции. Если взять катушку с проводом и присоединить к ней гальванометр (чувствительный амперметр для фиксации малых значений силы тока), замкнув проводник, и поднести к ней магнит, в ней возникнет электрический ток, что и покажет гальванометр.

При этом учитывайте, что ток возникает в тех случаях, когда магнит движется, причем, при его приближении ток идет в одну сторону, а при удалении – в другую, что и фиксирует стрелка гальванометра. Из этого можно сделать выводы об условиях, необходимых для возникновения электрического тока:

• требуется замкнутый проводник с большим количеством витков;
• он должен попасть в переменное магнитное поле, которое нарастает при приближении магнита и уменьшается при его удалении;
• ток, возникший при увеличении магнитного поля, будет противоположен току, возникающему при его уменьшении.

Чтобы обеспечить постоянное изменение магнитного поля, пронизывающего катушку с проводником, его можно просто вращать, добившись изменения направления тока, равного частоте вращения магнита, поскольку к ней будут поочередно приближаться то южный, то северный полюс магнита. Эта принципиальная система и лежит в основе устройства генератора переменного тока.

Устройство генератора

Все электрогенераторы выдают ток, но он разный, поэтому отличается конструкция.

Устройство генератора постоянного тока

У агрегата постоянного тока массивный корпус служит статором, обмотки полюсные, за счет смещенных пазов размещения обмоток магнитное поле постоянное, шумность невысокая. Якорь с токосъемной частью монтируется между обмотками, опирается на подшипники, закрепленные на крышках. Щеткодержатели крепятся к задней стенке, положительная щетка не заизолирована.

Существуют модели, укомплектованные дополнительными обмотками и второй парой щеток. Разработаны 3 схемы подключения, отличающиеся по типу возбуждения:

• независимая;
• параллельная;
• смешанная.

Устройство генератора переменного тока

Трехфазные электрогенераторы выпускаются в 2-х вариантах: стандартные и компактные, но устройство отличается мало:

1. корпус (две крышки), элементы для крепления на мотор;
2. магнитопровод, трехфазные медные намотки;
3. шкив, через ремень передающий на ротор вращение;
4. ротор;
5. щетки;
6. регулятор напряжения;
7. выпрямитель из силовых диодных элементов.

Для производства компактных моделей электрогенераторов используются современные технологии и материалы.

Генератор располагается перед мотором, через проушины на крышках закрепляется болтами на кронштейны. Ротор с контактными кольцами у задней крышки, привод и шкив — у передней. Крышки производятся из сплавов алюминия, оснащаются окнами для вентиляции на цилиндрической или торцевой части. Щетки закреплены на задней крышке вместе с выпрямителем, регулятором напряжения. Крышки при помощи длинных винтов зажимают статор. Щетки производятся из графита, монтируются в диэлектрические держатели.

Для изготовления статоров используются листы стали. Элементы соединяются заклепками или сваркой. Для намотки создается 36 пазов, заизолированных пленкой или эпоксидкой.

Ротор состоит из системы полюсов, поделенных на две части, оснащенных «клювами» (выступами). У каждой части 6 полюсов, напрессованы на вал из нетвердой автоматной стали. Посередине монтируется втулка. Твердая сталь для изготовления вала используется, если на концах монтируются цапфа закаливания, подшипники. Для фиксации шкива имеется паз и резьба.

Щетки прижимаются пружинами, существует 2 вида этих элементов:

• электрографитовые;
• меднографитовые.

Первый вид служит дольше, но теряет напряжение во время контакта с кольцом, снижая параметры на выходе.

Также существует 2 вида диодных мостов:

• диоды таблеточные, припаянные к системе охлаждения с большими ребрами;
• диоды силовые, запрессованные в пластины, отводящие тепло.

Вспомогательный узел для выпрямления состоит из цилиндрических или шарообразных диодов или герметичного блока, подключенного при помощи шин. Все элементы выпрямителя покрываются составом, предотвращающим короткое замыкания.

Для охлаждения используется вентилятор. Регуляторы напряжения состоят из полупроводников, меняют напряжение одновременно с колебаниями температуры среды. Принцип действия не зависит от конструктивного исполнения.

Напряжение в сети «скачет», если меняется частота оборотов ротора и коленчатого вала. Это оказывает отрицательное воздействие на потребителей. Чтобы избежать скачков, требуется ограничение тока возбуждения, передаваемого через щетки. Эту функцию выполняет регулятор, меняющий время для подключения обмотки, базируясь на общую нагрузку сети.

Конструкция и принципы функционирования

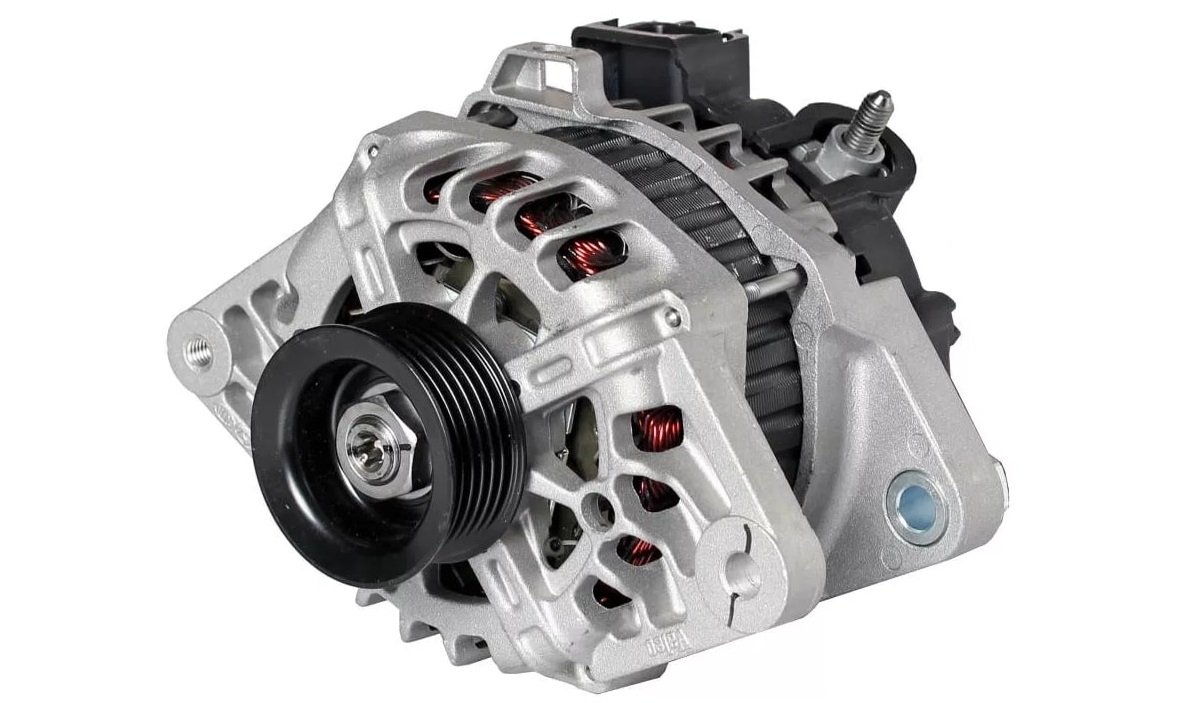

Устройство генератора автомобиля намного сложнее, чем принципиальная схема, воспроизводящая суть явления электромагнитной индукции. Из специальных стальных пластин набирается конструкция с пазами, в которые укладываются катушки с проводниками, соединяемые в единую электрическую цепь. Это называется обмоткой статора, если внутри нее начать вращения магнита, на контактах его цепи появится напряжение. Величина этого напряжения будет напрямую зависеть от силы магнита и скорости его вращения.

Принцип действия

Закон электромагнитной индукции является основным принципом действия генератора переменного тока. Устройство и принцип работы практически одинаковы для всех типов. Происходит индукция, в результате которой появляется ЭДС в контуре, при вращении в однородном магнитном поле. Это магнитное поле вращается.

Работает генератор переменного тока следующим образом:

• ротор является магнитом, передающим при вращении магнитное поле в обмотки статора;
• статор представляет собой катушки, к которым подведены провода для съёма электрической энергии;
• при возникновении U происходит его съём.

Кольца выполняются из медного проводника, вращаются с ротором и валом одновременно. Щётки служат для передачи тока с вала на кольца. Разновидностей очень много и, следовательно, их можно классифицировать по следующим признакам:

• конструктивный план;
• метод возбуждения;
• количество фаз: однофазные, двухфазные и трёхфазные;
• тип соединения обмоток статора.

По конструктивному плану бывают с неподвижными полюсами и якорем (он вращается) и, наоборот, с вращающимися магнитными полюсами (якорь остаётся неподвижным). Последний вид получил широкое распространение, благодаря получению большего тока. При вращении ротора, полюсные наконечники которого имеют минимальный зазор между статором для создания максимального Ф, происходит генерация ЭДС в витках статорной катушки. Наконечники подбираются такой формы, чтобы U было близко к синусоидальному.

По методу возбуждения также делятся на подвиды.

1. Обмотки питаются постоянным током (независимое возбуждение). Эта модель приводится в действие при помощи другого генератора.
2. Питается своим же выпрямленным током (с самовозбуждением).
3. Возбуждение от постоянных магнитов.

Наиболее часто применяется соединение звездой и нейтральный провод, который выполняет роль компенсатора фазовых перекосов. Кроме того, нулевой провод позволяет исключить постоянную составляющую при возникновении вредоносных кольцевых токов (далее I), снижающих мощность и влияющих на нагрев.

К генератору, обмотки которого соединены по типу звезды, подключается активная нагрузка с нейтральным проводом. Кроме того, бывает соединение треугольником , которое применяется редко.

При таком подключении обмоток можно подключать устройства небольшой мощности. Генераторы отличаются между собой техническими параметрами.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, то есть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Устройство генератора постоянного тока

Чтобы узнать, что такое генератор постоянного тока, устройство и принцип действия вернёмся немного назад. Мы уже выяснили, как работает генератор переменного тока. Давайте подробнее рассмотрим процесс возникновения ЭДС. Поскольку ротор вращается, у нас есть цикл равный одному обороту ротора или 360°. Давайте узнаем, что происходит в этом цикле:

• 0° — ЭДС =0
• 90° — ЭДС достигает максимального значения со знаком «+»
• 180° — ЭДС снова равна 0
• 270° — ЭДС достигает пикового значения со знаком «-»

Как же сделать так, чтобы не менялась полярность напряжения? Великие умы придумали следующее – применить коллектор, то есть, снимать напряжение только нужной полярности. Помните, мы говорили, что в генераторе переменного тока, рабочей является обмотка статора, а на роторе находится обмотка возбуждения. Так вот, в генераторе постоянного тока напряжение снимается только с ротора, который называется якорем.

Схема генератора постоянного тока

Если такой генератор будет иметь только одну пару полюсов, как на картинке, то мы получим пульсирующее постоянное напряжение, где частота будет в два раза больше скорости вращения. То есть, если скорость вращения будет 50 оборотов в секунду, то частота пульсации будет 100 Гц. Чтобы снизить пульсацию напряжения увеличивают количество пар полюсов.

С момента изобретения генератора постоянного тока схематично и по принципу действия он практически не изменился, изменилась лишь технология изготовления и сейчас он выглядит так:

Основные виды генераторов постоянного тока

В настоящее время набирают популярность двигатели постоянного тока без коллектора. Возможен ли вариант бесколлекторного генератора? К сожалению, пока решить эту задачу не удалось. Так что, если вы где-то увидите название «Бесколлекторный генератор постоянного тока», знайте, что это генератор переменного тока с выпрямительным блоком.

По этой причине, генераторы постоянного тока характеризуют только по типу возбуждения:

1. Генераторы, возбуждаемые магнитами. Большую мощность такие генераторы развить не могут, поэтому нашли применение только там, где требуются небольшие мощности. Ну и, конечно же, применение магнитов ощутимо удешевляет стоимость таких генераторов.
2. Независимое возбуждение. Точно так же, как и у генераторов переменного тока, для возбуждения применяется внешний источник питания, не связанный с генератором.
3. Зависимое возбуждение, которое делится на три типа:
   • Параллельное возбуждение. Как можно понять из названия, обмотка возбуждения в таком генераторе подключена параллельно обмотке якоря. Иногда такой вид возбуждения называют шунтовый.
   • Последовательное возбуждение. Здесь обмотка возбуждения подключается как гирлянда, последовательно обмотке якоря. Такой вид иногда называют сериесным.
   • Смешанное возбуждение или компаундное. Обмотка возбуждения таких генераторов состоит из двух частей, первая подключается шунтовым методом, вторая сериесным.

Генераторы с независимым возбуждением: схема, устройство, принцип работы

Схема генератора независимого возбуждения

Принцип работы этого генератора довольно прост. Однако простота генератора является его же недостатком – он требует внешнего независимого источника питания. Якорь генератора разгоняют до необходимой скорости, затем с помощью реостата начинают возбуждать генератор. На обмотках якоря возникает ЭДС и при подключении нагрузки начинает протекать ток.

Нагрузочная способность такого генератора очень хорошая. Как правило, разница между напряжением холостого хода, когда нагрузка не подключена и напряжением при номинальной нагрузке генератора, когда потребитель загружает полностью – составляет всего 5-10%.

Преимущество генератора с независимым возбуждением ещё и в том, что его можно запускать под нагрузкой, то есть, с присоединенными электроприборами.

Генераторы с параллельным возбуждением: схема, устройство, принцип работы

Схема генератора параллельного возбуждения

У генератора с параллельным включением обмотки возбуждения, в принципе, тоже неплохие нагрузочные характеристики, хотя и несколько хуже, чем у схем с независимым возбуждением – 10-30%. У схем с зависимым возбуждением есть одна особенность, для того, чтобы произошло возбуждение, металл генератора должен иметь остаточную намагниченность. Достаточно 2-3% остаточной намагниченности чтобы запустился процесс самовозбуждения. Конечно же, при этом направление обмотки возбуждения должно совпадать с направлением поля остаточной намагниченности.

Якорь генератора раскручивают до номинальных оборотов, за счет остаточного намагничивания происходит самовозбуждение, то есть, в контуре генератор-обмотка возбуждения появляется ЭДС, появляется небольшой ток. Он увеличивает ЭДС, следовательно, ток снова увеличивается и так происходит до тех пор, пока не будет достигнут баланс между падением напряжения в обмотке генератора и падением напряжения в обмотке возбуждения.

В работе генератора есть одна особенность. Если плавно увеличивать нагрузку вплоть до короткого замыкания, то в какой-то момент мощность генератора достигнет пиковых значений, затем пойдет на спад. По сути, если в момент номинальной загрузки генератора устроить короткое замыкание, то ничего страшного не произойдет. Но если это сделать при небольшой нагрузке, то ток короткого замыкания достигает критических значений 8-10 Iн, а значит, такие генераторы крайне настоятельно рекомендуется защищать от короткого замыкания любым доступным способом.

Такие генераторы получили наибольшее распространение, поскольку не требуют внешних источников питания, имеют неплохую нагрузочную способность и позволяют контролировать ток возбуждения.

Генераторы с последовательным возбуждением: схема, устройство, принцип работы

Схема генератора последовательного возбуждения

Поскольку ток обмотки возбуждения в данном случае равен току в цепи, а значит, достигает больших значений, обмотка возбуждения выполняется толстым проводом и имеет меньшее количество витков, чем в предыдущих двух схемах. Принцип работы такой же, как и у предыдущей схемы. Обмотка и поле остаточной намагниченности должны совпадать по направлению. При раскручивании якоря до номинальной частоты возникает ЭДС, поднимается ток и дальше по нарастающей, пока не будет достигнут баланс.

Но здесь есть один небольшой нюанс. Ток обмотки возбуждения изменяется от тока нагрузки, и регулировать ток возбуждения возможности нет. А это приводит к тому, что очень сильно изменяется и напряжение. Здесь мы получаем самый настоящий генератор тока, а не напряжения. Именно поэтому область применения генератора с последовательным возбуждением сильно ограничена.

Генераторы со смешанным возбуждением: схема, устройство, принцип работы

Схема генератора со смешанным возбуждением

На этом типе соединения нужно остановиться подробнее. У нас есть две обмотки, а значит, их можно включать как согласованно, так и встречно. Здесь я приведу график внешних характеристик  такого генератора, и мы по ним пройдемся.

График внешних характеристик генератора постоянного тока со смешанным возбуждением

Итак, раскручиваем якорь до номинальных оборотов. Остаточная намагниченность возбуждает параллельную обмотку, генератор выходит на рабочий режим. Теперь, если мы подключим нагрузку, при этом последовательная обмотка включена согласованно, то возникает дополнительный ток возбуждения. Последовательная обмотка становится, как бы, поддерживающей или опорной. Этот вид включения, если последовательная обмотка была рассчитана, как компенсирующая, позволяет довольно жестко поддерживать напряжение в заданных пределах. На графике это очень хорошо видно по кривой №1.

Если требуется получить некий запас напряжения, например, генератор находится на значительном удалении от потребителя и требуется учесть потери на кабельных линиях, то в последовательной катушке возбуждения увеличивают количество витков. Тем самым, мы получаем более крутую внешнюю характеристику, но поддержание напряжения на номинальных нагрузках остается по-прежнему жестким. Это видно по кривой №2.

Для сравнения, кривая №3 показывает внешнюю характеристику генератора только с параллельным возбуждением.

Так зачем же требуется встречное включение катушек возбуждения? Если вы посмотрите на кривую №4, то можете догадаться, что в случае короткого замыкания, ток возрастает до определенного момента, затем начинает падать. Из графика видно, что ток не достигает даже номинального значения, то есть, примерно 0,7 Iн. В таком варианте включения обмоток генератор без риска повреждения можно использовать для частых коротких замыканий, например сварочные работы.

К сожалению, у всех схем, где используется зависимое возбуждение, есть один существенный недостаток. Поскольку это трудно назвать возбуждением, скорее это самовозбуждение, то запускать такие генераторы вместе с нагрузкой не представляется возможным. Как я уже говорил выше, возбуждение происходит за счёт остаточного намагничивания, которое составляет буквально 2-3%. А значит, если к выводам генератора будет подключена нагрузка, ток будет стремиться по пути наименьшего сопротивления, то есть самой нагрузки. Другими словами, вместе с нагрузкой тока будет недостаточно для формирования магнитного поля.

Думаю, на этом можно закончить ознакомительную статью по генераторам переменного и постоянного тока.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы: ~, W, R, STА.
6. Вывод нулевой точки обмотки статора: 0, МР.
7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Генераторы на мото- и сельскохозяйственной технике

На тракторах и иной сельскохозяйственной технике, не имеющей аккумуляторных батарей, устанавливаются генераторы с возбуждением от постоянных магнитов. Так, на тракторе СХТЗ 15/30 (выпускался в 1930-е годы) устанавливался генератор постоянного тока (двигатель запускался вручную, рукояткой); на тракторе ДТ-75 — генератор переменного тока (двигатель запускался бензиновым «пускачом»). Регуляторы напряжения также устанавливались, иначе без них при высоких оборотах двигателя перегорали бы лампы накаливания.

На мототехнике с батарейной системой зажигания устройство и принцип действия генераторов не отличается от автомобильных. На старых мотоциклах стояли 6-вольтовые генераторы постоянного тока, на новых — 12-вольтовые генераторы переменного тока.

На мототехнике, не имеющей аккумуляторных батарей (например, мотоциклы «Минск», «Восход»), устанавливаются генераторы переменного тока с возбуждением от постоянных магнитов.

На мотоциклах с продольным расположением двигателя (мотоциклы «Урал», «Днепр» и др.) генератор находится снаружи на картере, вращение от коленвала через шестерёнчатую или ременную передачу.

На мотоциклах с поперечным расположением двигателя (например, мотоциклы «ИЖ») ротор генератора насажен на передний конец коленчатого вала (правый по ходу движения), генератор находится в совмещённом картере двигателя и коробки передач, закрыт крышкой. Обычно с деталями генератора объединены детали системы зажигания (контакты прерывателя или датчик момента искрообразования бесконтактной электронной системы зажигания)

Получение электрического тока

Назначение генератора – в обеспечении всех электрических систем автомобиля энергией. Чтобы в обмотке статора появился электрический ток, ротор должен создавать переменное магнитное поле, вращаясь внутри статора. Для этого используется энергия вращения коленчатого вала двигателя.

На вал ротора устанавливают клинообразный шкив, надежно закрепленный гайкой. Он соединяется с подобным шкивом на коленвале ременной передачей. Ранее для этого использовался вспомогательный ролик, теперь же используется только два шкива с поликлиновым ремнем. Ротор, вращаясь вместе с валом двигателя, создает магнитное поле, на статоре возбуждается напряжение, питающее все элементы системы автомобиля.

На современных автомобилях в шкиве ротора появилась обгонная муфта генератора. Она позволяет существенно продлить срок службы этого устройства и его приводного ремня. При разгоне и торможении, на холостом  ходу, двигатель работает под различными нагрузками, поэтому частота вращения коленчатого вала будет отличаться. Если он резко замедляется, то вал генератора будет по инерции пытаться вращаться с прежней скоростью, что приведет к рывку на ремне и негативно скажется на механическом состоянии всей системы. При постоянном повторении такой ситуации ремень очень скоро, как правило, через 20 тыс. км, просто разорвется.

Обгонная муфта в шкиве генератора состоит и внутренней и внешней обоймы. Внешняя присоединена через ремень к коленвалу, а внутренняя – к валу ротора. В момент резкого замедления вала она проскальзывает и ротор продолжает вращаться по инерции, в то же время подклинивающие элементы не дают ей проскальзывать, когда частота вращения вала увеличивается. В этом устройство и принцип действия генератора постоянного тока на автомобиле схожи с обычным велосипедом, когда при вращении педалей заднее колесо раскручивается, а при их остановке продолжает вращаться по инерции. Теперь ремни генераторов ходят по 100 тыс. км и более.

«Прикуривание»

При «прикуривании» автомобильный генератор автомобиля-донора (особенно регулятор напряжения) может выйти из строя. Дело в том, что ток, потребляемый электрическим стартером намного больше, чем максимальный ток, на который рассчитан генератор.

Например, стартер СТ-221 (ВАЗ-2101) имеет мощность 1,77 л. с., сила тока холостого хода 35 Ампер, в режиме полного торможения 500 А. Генератор Г-221 этого же автомобиля рассчитан на максимальный ток 42 А.

Для безопасного «прикуривания» рекомендуется на автомобиле-доноре отсоединять минусовую клемму аккумуляторной батареи и/или останавливать двигатель внутреннего сгорания.

Основное предназначение

Генераторы широко используются для производства электроэнергии и представляют собой огромные машины, вырабатывающие ток высокой мощности. Однако не все разновидности имеют такие габариты. Устройства, применяемые в автотранспорте, используются в качестве источников U. Это очень удобно, так как ходовая часть транспорта совершает механические движения и глупо не воспользоваться этим видом энергии для вращения ЭГ.

Генераторы трёхфазного типа переменного тока применяются вместе с мостовым выпрямителем и используются для зарядки аккумулятора. Кроме того, они используются для питания электропотребителей, например, системы зажигания, световой сигнализации и освещения, бортового компьютера и так далее. Подключается устройство к регулятору U, благодаря которому величина U остается постоянной. В авто применяются устройства переменного тока, так как они имеют меньшие размеры относительно своих собратьев — ЭГ постоянного U.

Литература

• Корягин А. П., Соловьёв Г. М. Устройство, обслуживание и правила движения автомобилей. Военное издательство Министерства обороны Союза ССР, Москва, 1957 год.
• Краткий автомобильный справочник, Государственный научно-исследовательский институт автомобильного транспорта, Москва, 1983 год.
• В. И. Василевский, Ю. А. Купеев. Автомобильные генераторы Москва, Транспорт, 1978 год
• М. М. Томушев. Устройство автомобиля Москва, Машгиз, 1962 год
• Корниенко С. В. Ремонт японского автомобиля. — Москва: АСТ Астрель, 2001. — С. 255. — 144 с. — ISBN 5-17-005450-5.

Заключение

Устройство и принцип работы автомобильного генератора практически не отличается от других установок подобного типа, кроме наличия диодного моста, выравнивающего переменное напряжение. Кроме того, на крупных установках требуется дополнительное устройство, которое называется возбудитель генератора.

Среди распространенных поломок этого устройства – обрыв ремня, о чем просигнализирует индикатор разрядки аккумулятора, который будет гореть при движении. Чтобы избежать этой проблемы, требуется периодически проверять его натяжку, для чего нужно просто нажать на ремень и посмотреть в инструкции по эксплуатации, на сколько миллиметров он должен вжиматься.

Иногда из строя выходят щетки или реле регулятора, которые меняются единым узлом. Если при работающем моторе отключить клемму аккумулятора, высок риск выхода из строя (пробой) диодного моста, который тоже нужно будет заменить.

Вывод

Таким образом, существует огромное количество видов генераторов переменного тока, которые используются в той или иной жизненной ситуации. Они обладают всевозможными видами защиты от перегрузок, перегрева, токов КЗ. Основной принцип работы заключается в преобразовании энергии различного типа в электрическую.
