Интеркулер — что это такое в автомобиле

Задачи, которые приходится решать производителям современных автомобилей, достаточно обширны. Многие из них затрагивают вопросы экологии и мощности ДВС. Зачастую они оказываются связанными, так полное сгорание топлива, дает повышение мощности и улучшение экологических показателей мотора. Если более внимательно посмотреть на то, как используется дизель в конструкции авто, то выяснится, что справиться с затронутыми проблемами ему помогает интеркулер.

Применение

При адиабатическом (без теплообмена с окружающей средой) сжатии воздуха в системе наддува его температура повышается.

(Твход нагнетателя)/(Твых нагнетателя) = (Рвход/Рвых)(n–1)/n.

В реальной ситуации при Т на входе нагнетателя 20 °C:

• Рвых./Рвхода = 1,5, следовательно, разность температур составляет 45 °C и после сжатия Твых = 65 °C;
• Рвых/Рвхода = 2, следовательно, разность температур составляет около 84 °C и после сжатия Твых = 104 °C.

Согласно расчётам, при начальной температуре 50 °C повышение температуры воздуха на 10 °C при постоянном давлении приводит к уменьшению его плотности на 3 %. Поэтому, если не охлаждать воздух после нагнетателя, эффект наддува может быть значительно ослаблен. Пример: при отношении Рвых/Рвхода = 1,5 плотность воздуха после сжатия (значит, и мощность) падает на 14 %; при отношении Рвых/Рвхода = 2 плотность воздуха падает на 25 %.

Поэтому в двигателе внутреннего сгорания воздух, который подаётся в цилиндры, разумно дополнительно охлаждать, повышая его плотность, что в свою очередь повышает эффективность наддува, улучшает процесс сгорания топлива в цилиндре, а также снижает детонационный порог.

Одним из видов тюнинга системы наддува ДВС является установка интеркулера с увеличенной площадью теплообмена.

Зачем в автомобиле нужен интеркулер

Практически любой современный дизельный двигатель оснащается интеркулером. Несмотря на всевозможные разновидности подобных устройств, основное их назначение остаётся неизменным – понижение температуры нагнетаемого воздуха. Как правило, промежуточный охладитель устанавливается непосредственно после турбины. Воздух, проходя через трубки представленного устройства отдаёт большую часть тепла и, будучи охлажденным, поступает в камеру сгорания двигателя.

Охлажденная воздушная смесь обладает большей плотностью. Такая консистенция наиболее оптимальна с точки зрения эффективной работы любого двигателя. Чем больше плотность воздушной смеси, тем значительнее объём поступившего в камеру сгорания воздуха. Такая смесь будет способствовать более высокому давлению внутри цилиндров, что существенно повысит КПД дизельного двигателя.

Сама конструкция интеркулера выполнена таким образом, чтобы проходящий через него воздух не встречал на своём пути каких-либо препятствий. В противном случае, это бы повлекло за собой снижения давления, нагнетаемого турбиной воздуха, что неблагоприятно отразилось бы на эффективной работе мотора.

Как работает турбина авто, её устройство и эксплуатация

Принципиальное расположение теплообменника может варьироваться, в зависимости от особенностей подкапотного пространства конкретного автомобиля. В большинстве случаев его монтируют перед основным радиатором системы охлаждения, либо в боковой части у крыла.

Полезная площадь охлаждающих элементов теплообменника рассчитывается индивидуально, для каждого отдельно взятого типа дизельного двигателя, с учетом его технических характеристик и условий эксплуатации.

Способы расположения

Радиатор интеркулера обычно крепится перпендикулярно продольной оси автомобиля (фронтальный интеркулер) перед радиатором либо под крылом, пример — Mitsubishi Lancer Evolution, VW Touareg. Другой способ крепления — горизонтально над двигателем (например, Subaru Impreza WRX). В таком случае в капоте автомобиля обычно имеется воздухозаборник для подвода потока воздуха к интеркулеру.

Как работает интеркулер

Что это такое, и как он работает, поможет понять приведенный рисунок.



Принцип, по которому работает интеркулер, такой же, как у системы охлаждения двигателя – теплообмен или охлаждение нагретого вещества холодным. Прежде, чем дальше рассматривать вопрос – зачем нужен интеркулер, необходимо отметить, что он может быть двух типов:

1. Воздух-воздух. При таком подходе используется специальный радиатор интеркулера, в котором сжатый нагретый воздух отдает свое тепло в атмосферу. Это наиболее распространенный вариант построения системы охлаждения подобного типа, благодаря простоте конструкции.
2. Воздух-вода. После компрессора воздух проходит через радиатор интеркулера, омываемый водой. Отличается компактными размерами и высокой эффективностью работы. Однако для этого необходимы дополнительный радиатор охлаждения жидкости, насос для обеспечения ее циркуляции и блок управления.

Независимо от того, каким образом построена система, принцип, лежащий в основе работы интеркулера, одинаковый – температура сжатого компрессором воздуха уменьшается, для чего он поступает в радиатор интеркулера.

Так что, по сути дела, интеркулер является радиатором охлаждения, представляющим собой набор трубок, обладающих хорошей теплопроводностью, вследствие чего излишек тепла отводится наружу и снижается температура воздуха, поступающего в дизель.

Виды интеркулеров

В зависимости от конструкции и принципов работы интеркулеры делятся на два вида:

Воздушный

Интеркулер простой конструкции представляет собой ряд трубок, соединённых между собой рядами пластин. По сути, предназначение детали – пропуск по трубкам поступающего извне воздуха. Пластины позволяют увеличить площадь теплоотдачи, и за счёт этого воздух успевает охладиться, прежде чем попадёт в турбину.

Воздушный интеркулер позволяет снизить температуру подаваемого в турбину воздуха на 40-50 градусов, что даёт от 12 до 15 % роста мощности двигателя. Эффективность работы детали можно оценить только на скорости выше 30-40 км/ч.

В воздушном интеркулере, также известном как «воздух-воздух», в качестве охладителя выступает поток надвигающегося воздуха

Воздушные модели устанавливают в трёх местах:

1. Под капотом, непосредственно над двигателем.
2. За передним бампером.
3. В боковых пространствах крыльев.

Второй и третий вариант установки более целесообразны и встречаются чаще, поскольку обеспечивают интенсивность обдува. Воздушный интеркулер чаще всего устанавливается на внедорожниках и грузовиках.

Недостатками воздушных моделей считаются их большая масса и внушительные размеры.

Водный

В качестве охладителя в нём выступает вода, которая справляется с задачей гораздо эффективнее. Водяной интеркулер более компактный и не занимает много места под капотом авто. Хотя при его установке приходится находить пространство для насоса и датчика температуры. Но эффективность работы такого вида детали в несколько раз выше.

В среднем водный интеркулер понижает температуру на 60-70 градусов. В более совершенных и дорогих моделях в качестве охладителя выступает жидкость-хладагент: тосол, антифриз, жидкий азот. За счёт свойств таких ОЖ теплоотдача увеличивается вдвое по сравнению с моделями, работающими на воде.

Жидкость гораздо интенсивнее поглощает тепло, потому интеркулеры типа «вода-воздух» гораздо эффективнее своих воздушных собратьев

Однако у такого типа детали есть и некоторые минусы. У водяной модели более сложная конструкция. Работу детали регулируют водяной насос, датчик температуры и блок управления. Это приводит к повышению стоимости конструкции и сложности ремонта в случае поломки. Поэтому в моделях более низкого ценового диапазона используются в основном воздушные интеркулеры. Кроме того, данное устройство требует систематического контроля охлаждающей жидкости.

Это интересно! На отечественных моделях авто в основном установлены интеркулеры стоимостью около 10 тысяч, на импортных – от 50 тысяч рублей. Существуют более совершенные модели, цена которых исчисляется сотнями тысяч рублей. На спортивные автомобили, изготовленные по спецпроектам, устанавливают особый вид интеркулеров – кастомные, в которых охлаждение производится при помощи льда и специальной жидкости.

Интеркулер: конструкция, принцип работы и виды

Интеркулер конструктивно монтируют между впускным коллектором и компрессором. Устройство представляет собой теплообменник, который состоит из сложной системы трубок и пластин, изготовленных из алюминия или меди, которые имеют большую теплопроводность и теплоотдачу. Трубки имеют витиеватую структуру, это увеличивает общую длину, по которой проходит воздух. Пластины увеличивают площадь поверхности и обеспечивают лучшую теплоотдачу. Чтобы воздух лучше распределялся в трубках, применяют конечные резервуары. Они приварены по краям.

На фотографии интеркулер установленный над двигателем Subaru

Интеркулер с воздушным охлаждением, как правило, устанавливают под капотом автомобиля в таких местах:

1. за передним бампером. В бампере вырезают воздухозаборник (самый популярный и эффективный способ);


2. над двигателем (воздухозаборники тогда в капоте);


3. по бокам крыльев (воздухозаборники делают там же).



Кроме этого, существуют интеркулеры с жидкостным (как правило, водяным) охлаждением. Хотя есть и уникальные конструкции с охлаждением жидким азотом или льдом. В сравнении с воздушным он имеет более сложную конструкцию. Кроме водяного теплообменника, тут имеются такие элементы: водяной насос, управляющий модуль, воздушный радиатор и система патрубков.

При этом интеркулер водяного типа имеет ряд существенных преимуществ: во-первых, он более компактный (можно устанавливать где угодно под капотом, не требуются воздухозаборники), во-вторых, процессы охлаждения эффективнее и быстрее, чем при воздушном охлаждении. Правда, когда охлаждающая жидкость нагревается, эффективность падает. Вместе с системой охлаждения двигателя водяной интеркулер образует двухконтурную систему охлаждения.

Для каждого конкретного двигателя, по сути, необходим уникальный интеркулер с особой конструкцией. При его проектировании нужно определить множество конструктивных параметров:

• площадь теплообменника. Чем больше общая площадь всех трубок и пластин, тем больше эффективность интеркулера. При этом для каждого двигателя есть определенное оптимальное значение площади, после которого любое её увеличение приводит к незначительному росту КПД;
• внутреннее сечение. Потери давления воздуха в интеркулере должны быть минимальными. Для этого важно определиться с оптимальным сечением;
• толщина теплообменника. Очень толстые стенки — не самый лучший вариант, всему своя мера;
• фронтальная площадь. Чем больше эта площадь, тем больше воздуха пройдет через интеркулер, а значит, выше будет охлаждающая способность;
• форма труб. В изгибах и переходах труб происходят потери потока. Для переходов лучше всего использовать сегменты конической формы, для изгибов — максимальные радиусы;
• соединительные патрубки. Негерметичные соединения патрубков однозначно вызывают потери давления при наддуве, поэтому важно иметь надежные соединения. Кроме того, материал патрубков должен быть устойчив к агрессивному воздействию бензина и масла, высокой температуры;
• направление потока в теплообменнике.



Интеркулер типа «вода-воздух»

Дизель тепловоза ТЭП60, вверху по бокам 2 турбокомпрессора, между ними — ОНВ

На тепловозах для обеспечения компактности воздушного тракта применяется интеркулер системы вода-воздух (причём там он называется охладитель наддувочного воздуха — ОНВ), в контуре которого циркулирует вода, охлаждаемая в отдельных радиаторах (так называемый второй контур, его вода зачастую охлаждает и масло в водо-масляном теплообменнике). На судах применяется водо-воздушный интеркулер, в котором циркулирует забортная или внутренняя пресная вода в зависимости от схемы завода-изготовителя.

Интеркулер системы вода-воздух применяется и в автоспорте, пример тому — Toyota Celica GT-Four (Alltrac). Также в автоспорте применяется орошение интеркулера водой при помощи специальных форсунок, и даже ёмкости со льдом для лучшего теплообмена при работе двигателя на экстремальном давлении наддува (например, в дрэг-рейсинге). Существуют схемы последовательного подключения интеркулеров систем вода-воздух и воздух-воздух. Система интеркулера вода-воздух имеет ряд преимуществ, такие как минимальная длина наддувочной магистрали, большой коэффициент теплообмена, энергоёмкость (жидкость в магистрали, которая ещё не успела забрать температуру у нагнетаемого воздуха, имеет температуру ниже), возможность поддержания стабильной температуры нагнетаемого воздуха (за счет компонентов которыми можно управлять электронно). Недостатками данной системы являются её стоимость и сложность в сравнении с интеркулером системы воздух-воздух. Такие известные тюнинг-ателье как Lotus использовали данную систему ввиду ряда её преимуществ.

Система имеет несколько способов реализации схемы подключения теплообменников, одна из которых является относительно герметичной и имеет собственный контур, вторая сообщается с системой охлаждения ДВС (что, скорее, является системой поддержания стабильной температуры наддувочного воздуха, чем системой его охлаждения, ориентированной на минимизацию температуры). На сегодняшний день такой системой охлаждения наддувочного воздуха с завода снабжены некоторые модели концерна VAG (Volkswagen Aktiengesellschaft).

Примерные цены интеркулеров для автомобилей

Существуют интеркулеры для различных моделей автомобилей. Например, фронтальный интеркулер для отечественных ВАЗов можно купить за 3500?5400 рублей. Цена зависит от диаметра входного патрубка, размеров рабочей области, качества изготовления и производителя. ВАЗовский интеркулер с жидкостным охлаждением стоит порядка 5000?7000 рублей.

Стоимость интеркулеров для иномарок, конечно повыше. К примеру, установка для VW Jetta или Audi A3 будет стоить порядка 50 000 рублей.

На фотографии интеркулер для NISSAN GT-R R35, цена — 262 тысячи рублей.

Для спортивных автомобилей интеркулеры и вовсе очень дорогие. Например, уникальный комплект HKS Intercooler для SUBARU IMPREZA GRB обойдется вам в 120 000 рублей, для MITSUBISHI EVO 8 — в 98 000 руб., TOYOTA SUPRA — 118 000 руб., NISSAN GT-R R35 — от 250 000 руб. и более!

Существуют и универсальные интеркулеры, которые могут подойти к различным моделям машин. Цена за такие устройства начинается с 4 000 рублей.

Таким образом, интеркулер — очень важный элемент двигателя с турбонаддувом. Фактически он способен увеличить мощность двигателя на 15?20 лошадиных сил.

Видео про установку фронтального интеркулера:

Интеркулер типа «воздух-воздух»

Воздухо-воздушный радиатор в крыле Ту-154

Благодаря своей простоте и надёжности интеркулер типа «воздух-воздух» являются наиболее распространённым. Этот вид интеркулера состоит из патрубков интеркулера и пластинчатого радиатора интеркулера.

По-русски это устройство называется «воздухо-воздушный радиатор» (ВВР). ВВР также широко применяются в системах кондиционирования воздуха летательных аппаратов для охлаждения подаваемого в гермокабину воздуха, отобранного от компрессоров авиадвигателей, имеющего температуру более 200 °С.

Как эксплуатировать авто с интеркулером

Дизельный двигатель, конструкция которого отличается наличием турбокомпрессора с интеркулером, требует от водителя определенных навыков и умений.

Помимо всего прочего, при эксплуатации подобных моторов, следует придерживаться некоторых правил:

• В первую очередь, необходимо принять к сведенью тот факт, что все турбодизеля, крайне чувствительны к качеству масла и топливу. Очень важно применять только те ГСМ, которые рекомендованы заводом-изготовителем;
• Не следует эксплуатировать авто в режиме холостого хода длительное время. При низких оборотах двигателя не будет обеспечено его полноценное охлаждение, что негативно отразится на износостойкости его узлов;
• Не следует впадать в панику при виде частиц масла на поверхности воздушного фильтра. Такое явление вовсе не говорит о том, что турбина требует замены, как утверждают многие «эксперты»;
• По завершении каждой поездки следует оставить двигатель поработать некоторое время на холостом ходу, не более 1-2 минут;
• Во время эксплуатации не следует использовать двигатель, что называется вполсилы. Время от времени ему нужна своего рода «встряска», конечно же, в пределах разумного.

Ссылки

• На Викискладе есть медиафайлы по теме Интеркулер
• How an intercooler works

Можно ли снять деталь

Интеркулер – дополнительная деталь двигателя, без которой мотор вполне может функционировать. Отказ от неё облегчает автомобиль на пару десятков килограммов и позволяет освободить место под капотом. Однако специалисты не рекомендуют оказываться от интеркулера, если он предусмотрен конструкцией мотора авто.

Отказ от охладителя приведёт к преждевременному износу двигателя вследствие воздействия высоких температур. Мощность мотора сразу снизится. Удалять деталь с турбированных моделей автомобилей настоятельно не рекомендуется.

Критерии выбора при самостоятельной установке

Тюнинг собственного автомобиля предполагает замену или самостоятельную установку интеркулера. Если владелец автомобиля загорелся идеей сменить деталь на более совершенную модель, стоит учесть следующие критерии выбора:

1. Площадь теплообменника. Размер трубок и пластин напрямую влияет на эффективность его работы детали. В продаже есть очень компактные модели, размером с книжку. Однако целесообразность их установки достаточно сомнительна, и вряд ли может обеспечить оптимальную прибавку мощности мотора. Перед покупкой нужно рассчитать место установки детали, чтобы она точно поместилась на посадочное место.
2. Размер внутреннего сечения трубок. Конструкция должна обеспечить свободное прохождение сквозь неё воздуха.
3. Толщина пластин теплообменника. На работу влияет площадь детали, но не толщина стенок. Погоня за толстым металлом только добавит веса детали, но никак не повлияет на эффективность её работы.
4. Форма трубок. Оптимальный выбор – сегменты конической формы с максимально возможным радиусом изгибов.
5. Качественное соединение патрубков. Особенно важно это при выборе водяного интеркулера, поскольку некачественное соединение деталей приведёт к утечке ОЖ.

Возможность замены

При повреждении радиатора потребуется выполнить следующие действия:

1. Отсоединить воздушные шланги, а затем снять теплообменник для оценки возможности восстановления. Рекомендуется помечать снятые элементы или записывать на видео процесс разборки. При последующих монтажных работах владельцу не потребуется выяснять, зачем нужна та или иная деталь.
2. Удалить следы масла и грязи с внутренней и внешней поверхности теплообменника. От качества очистки зависит дальнейшая работоспособность радиатора. Загрязнения удаляются органическими растворителями (например, бензином или дизельным топливом) и водой с химическими реагентами. Использовать мойку под давлением запрещено, поскольку струя воды деформирует соты и трубки.
3. Запаять обнаруженные трещины в металлических элементах. При выборе материалов для пайки учитывается тип металла, использованного заводом при изготовлении теплообменника.
4. Проверить отремонтированный радиатор путем подачи воздуха под рабочим давлением, деталь опускается в резервуар с водой. Если на поверхности жидкости появляются пузырьки газа, то требуется дополнительный ремонт теплообменника.
5. Установить детали на автомобиль и совершить пробный запуск двигателя. При работе силового агрегата не допускается свист сжатого воздуха, выходящего через отверстия в шлангах или радиаторе.

Можно ли сделать интеркулер самому?

Владелец автомобиля может сделать самодельный охладитель на основе теплообменников, снятых с промышленных холодильных установок. Трубопроводы узлов изготовлены из меди, ребра выполнены из алюминиевого сплава. Преимуществом деталей является повышенная прочность, при монтаже потребуется подобрать соединительные шланги, которые крепятся винтовыми хомутами.

Для изготовления интеркулера своими руками могут использоваться фабричные детали, снятые с магистральных грузовиков. Встречаются самодельные жидкостные охладители, которые собраны на базе штатных воздушных радиаторов. Теплообменник устанавливается в сварной герметичный кожух из нержавеющей стали, который подключается к системе охлаждения двигателя.

Ремонт интеркулера своими руками

Ремонт детали начинается с её демонтажа. Конкретные действия по снятию описывать нецелесообразно, поскольку всё зависит от места и способа установки детали в автомобиле. К примеру, если деталь установлена над мотором, её просто «сдёргивают» ослабив хомуты. Когда интеркулер установлен одним блоком с радиаторами (основным, АКПП, кондиционера), придётся приложить некоторые усилия.

Это важно! Снимать интеркулер можно только с полностью остывшего двигателя с выключенной системой зажигания.

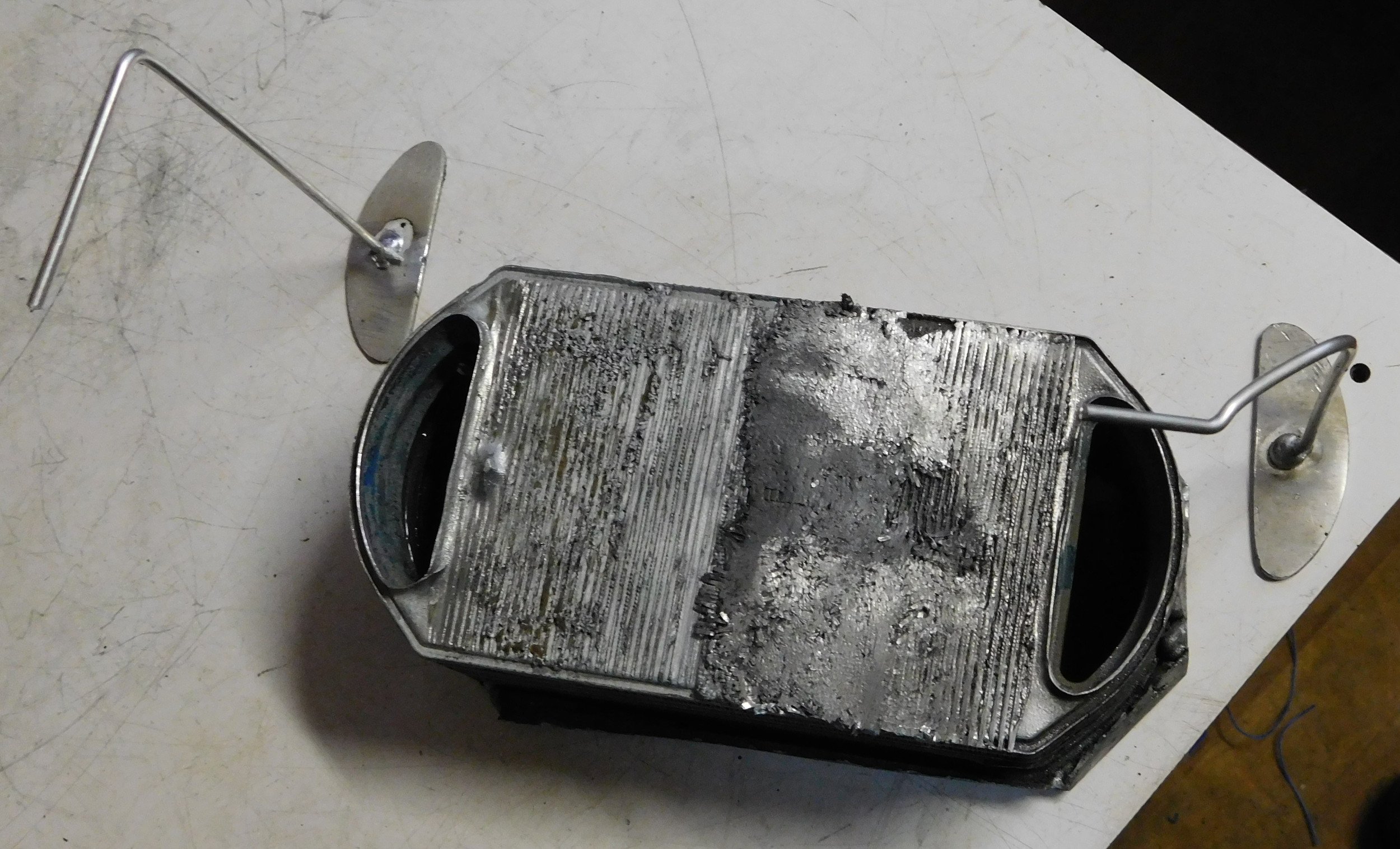

Для полноценного ремонта необходимо провести демонтаж детали

После снятия детали предпринимают следующие шаги:

1. Очистка. По времени эта процедура может длиться около 2-3 часов. Особенно трудно избавиться от масляных подтёков. Но удалить все загрязнения необходимо: от качества выполненной работы будет зависеть работа интеркулера в дальнейшем. Для чистки снимают все детали и отсоединяют патрубки. Внешнюю поверхность и каналы тщательно промывают специальной автохимией, а для лучшего удаления масла замачивают на несколько часов. Применять бензин и другие растворители масла нельзя: они могут повредить материал, из которого изготовлена деталь.
2. Заделывание трещин. Треснувший элемент снимают с корпуса детали, зачищают место повреждения напильником и напаивают на него платину-заплатку. Материал вставки должен совпадать с материалом снятой трубки.
3. Опрессовка в водяной ванне или проверка дымогенератором. Перед установкой отремонтированной детали на место не лишней будет проверка качества ремонта. Это избавит автомобилиста от необходимости повторного снятия в случае некачественно выполненной работы. Настоящая проверка детали – это поездка на достаточной скорости. Если мотор работает с былой мощью, и во время «перегазовок» не раздаётся посторонний свист, значит, работоспособность детали восстановлена.

Это важно! Самая серьёзная поломка – нарушение вентиляционного картера, которое происходит из-за превышения уровня масла в детали. Локальный ремонт в этом случае проблему не решит. Понадобится капитальный ремонт мотора и замена интеркулера.

Справиться с мелким ремонтом и техническим обслуживанием интеркулера вполне под силу любому владельцу автомобиля. В случае серьёзной поломки или при необходимости замены модели на более совершенную, стоит обратиться к специалистам авторемонтной мастерской.
