Разболтовка колесных дисков — таблица совместимости, как узнать, что это такое

Внешне автомобили, имеющие необычные литые диски, привлекают гораздо больше внимания, и, увидев такую машину, хочется иметь такие же эффектные колеса.

Проводя тюнинг своего транспортного средства, нужно знать меру, и выбирать такие комплектующие для колес, чтобы они не изнашивали подвеску и не ухудшали управление и комфорт в салоне. По этой причине параметры составляющих колес должны быть совместимыми с вашим авто. Для этого нужно знать, что такое разболтовка колесных дисков, а также уметь пользоваться таблицей совместимости, для которой предполагает оптимальные параметры ободов.

Разболтовка колесных дисков авто

Показатели дисковых размеров

Существует пять основных размеров, ошибка в определении которых станет причиной невозможности установки колеса.

К ним относят:

• количество отверстий под болты (LZ);
• расстояние между ними;
• диаметр окружности, на которой они расположены (PCD);
• диаметр центрального (ступичного) окна (DIA);
• вылет (ET).

Количество окошек под болты на легковых автомобилях варьируется от 3 до 6. У грузовиков этот показатель достигает 12-15 штук. Автомобили тольяттинского производства имеют по 4 входа для болтов. Исключение составляет лада нива, колеса которой крепятся пятью болтами каждое. Измерение количества дыр проводится визуально, путем простого подсчета.

Характеристики разболтовки

Если вы решили заменить колеса вашего автомобиля, поставив литые ободы, или планируете с наступлением холодов «переобуть» своего четырехколесного товарища, вам обязательно нужно учитывать разболтовку колесных ободов. Что такое разболтовка дисков?

Чтобы облегчить водителям жизнь, разболтовка колесных дисков (таблица совместимости, если быть точнее) сегодня есть в интернете для почти для всех марок авто. Это понятие включает в себя несколько следующих характеристик:

• число отверстий для болтов ступицы машины. Маркируется буквами LZ и обозначает количество креплений, при помощи которых прикручивается колесо (обычно их от 3 до 6, если авто легковое);
• расстояние, на котором находятся болты;
• диаметр, на котором располагаются крепежи (PCD, расшифровывающийся как Pitch Circle Diameter). Он задается еще на заводе-производителе машины.

Схема с обозначениями на колесных дисках

Говоря о том, что такое разболтовка колесных дисков, не лишним будет упомянуть дисковую маркировку. Например, из обозначения 6Jx16H2 ET20 PCD: 5/110 d 66.6 можно узнать:

• ширину изделия, указанную в дюймах (6);
• J — разновидность бортовых закраин;
• диаметр приспособления, тоже измеренный в дюймах (16”);
• Н — разновидность конструкции хампов;
• вылет колеса (ET20), который измеряется в миллиметрах;
• PCD — диаметр для крепежного отверстия и их количество (5/110);
• D — диаметр отверстия обода в центре (6,66 мм).

Как узнать разболтовку из этих параметров? Все просто: 5/110 говорит нам о том, что на ободе 5 болтов, которые располагаются на окружности диаметром в 110 мм.

Разболтовка колесных дисков машины

Особенности маркировки

Для замены стандартных дисков в авто на новые необходимо учитывать ряд нюансов для правильного выбора. При покупке всегда смотрите на маркировку детали.

В — ширина диска; D — диаметр диска; ET — вылет диска; С — диаметр привалочной плоскости; DIA — диаметр центрального отверстия; PCD — диаметр окружности центров крепёжных отверстий

На диск может быть нанесена следующая информация: 8.5Jx18 H2 5×120 ET20 d74.1. Рассмотрим подробнее, что могут обозначать указанные числа:

• 8.5 – ширина колёсного диска, которая определяется в дюймах. В основном данный параметр обозначается буквой W;
• 18 – диаметр колёсного диска, обозначается буквой D и измеряется в дюймах;
• 5х120 – информация о количестве посадочных болтов и о диаметре отверстий, в которые они посажены. В основном диаметр измеряется в миллиметрах. В нашем случае в диске используется пять посадочных болтов, диаметр каждого болта – 120 мм;
• ET20 – параметр вылета диска. Вылет диска – расстояние между плоскостью, которая прижимает колёсный диск к ступице, и осью симметричности диска. Данный параметр измеряется строго в миллиметрах, в нашем случае вылет диска составляет 20 миллиметров;
• d74.1 – обозначение диаметра центрального отверстия, измеряется в миллиметрах. Бывают случаи, когда производители дисков из лёгких сплавов увеличивают данный параметр. Для того, чтобы произвести центровку диска, необходимо использовать специальные диски. Они обеспечивают надёжную фиксацию диска, за счёт чего отсутствует вибрация при движении транспортного средства.

В указанной маркировке есть и ряд дополнительных параметров, однако они в основном интересны только профессионалам и для рядового автомобилиста никакой смысловой нагрузки не несут. Речь идёт о:

• J – информация о виде конструкции закраин у обода колёсного диска. Также может быть обозначен буквами JJ, K, JK, B, P и D, в зависимости от особенностей параметра;
• H2 – информация о конструкции кольцевых выступов на ободе. Данный параметр также может обозначаться аббревиатурой H, H2, FH, FH2, CH, EH2, EH2+.

Остановимся подробнее на указанных параметрах. Единственное, что не требует расшифровки – это ширина и диаметр диска, данные параметры понятны и начинающим автомобилистам.

Диаметр окружности, на котором располагаются крепёжные болты, обозначается аббревиатурой PCD. В случае необходимости данный параметр можно рассчитать самостоятельно, даже не снимая колеса с автомобиля. Для измерения понадобится обычная линейка – с помощью неё проводится измерение расстояния между центрами двух ближайших крепёжных болтов.

Определённое расстояние пригодится для расчёта PCD. Для проведения расчёта параметра выбирайте одну из предложенных формул в зависимости от количества крепежей:

• 3 отверстия: PCD=X*1.154;
• 4 отверстия: PCD=X*1.414;
• 5 отверстий: PCD=X*1.701;
• 6 отверстий: PCD=X*2;
• 10 отверстий: PCD=X*3.326.

Автомобилисты, в основном начинающие, совершают ошибку, игнорируя важность высокой точности параметра PCD. Диаметр отверстия для крепёжного болта часто имеет допуск. Это часто становится причиной того, что диск всего на пару миллиметров не соответствует штатным параметрам.

Невооруженным взглядом расхождение незаметно, но допускать его строго запрещено. Разница в расстоянии приведёт к тому, что лишь одна из всех крепёжных гаек на диске будет затянута полностью и правильно, а гайки в других отверстиях окажутся перекошенными. Исход у такого крепления один – колесо неплотно ляжет на ступицу, в итоге во время движения авто будет слышен стук, а гайки со временем начнут раскручиваться.

Таблицы совместимости для разных автомобилей

Для удобства подбора колёсных дисков, ниже мы разместим таблицы совместимости для некоторых марок автомобилей. Данные таблицы содержат лишь общую информацию, и перед покупкой обязательно следует обращать внимание на маркировку и прочие параметры.

Колёсные диски следует подбирать по параметрам совместимости, а не по эстетическим характеристикам. Следите за тем, чтобы абсолютно все параметры соответствовали штатным, чтобы не подвергать опасности жизни участников дорожного движения.

Обсуждения закрыты для данной страницы

Полная и сокращенная формула разболтовки

Как правило, на колесах с завода указывается полная формула, отображающая все необходимые параметры. В разговорной речи автолюбители чаще пользуются коротким и узнаваемым обозначением, которое не дает полного представления о продукте. Рассмотрим каждую из формул по отдельности.

Сокращенная

Сокращенная формула для определения измеряемых показателей называется PCD (Pitch Circle Diameter). Она включает в себя два размера и выглядит следующим образом: 4ˣ98 (разболтовка колесных дисков для ВАЗ-2110). Цифра «4» здесь обозначает количество вырезок под болты, цифра «98» — результат поперечного измерения их окружности.

Распространенные значения PCD: 98, 100, 108, 112, 114.3, 120, 130, 139.7.

Частой ошибкой является установка 98 диска на 100 ступицу, поскольку визуально разница не видна. Результатом будет перекос и неполное прилегание диска к ступице.

Сокращенная формула позволяет подобрать требуемую запчасть, которую можно установить на автомобиль. Однако неправильная разболтовка по другим параметрам не позволит полноценно эксплуатировать транспортное средство.

Полная

Как узнать разболтовку по полной формуле, которая указывается на диске в заводских условиях и имеет следующий формат: 7.5 Jˣ15 H2 5ˣ100 ET 40 D 54.1? Рассмотрим, что обозначает каждая буквенно-цифровая группа этой кодировки.

1. 7.5 JX 15 – ширина обода 7.5 дюйма, диаметр 15 дюймов. Буква «X» свидетельствует о том, что диск литой или кованный, буква «J» — что продукция должна применяться только на моноприводных машинах (маркировка для полноприводных авто — JJ).
2. H2 – количество концевых выступов (хампов), предназначенных для удержания бескамерной шины. Возможны варианты с одним выступом («Н1») или без них («АН»). Hump (бугор, возвышение) – обеспечивает надежную фиксацию шины в поворотах, позволяет избежать разгерметизации.




   Маркировка	Расшифровка
   H	Hump
   H2	Double Hump
   FH	Flat Hump
   FH2	Double Flat Hump
   CH	Combination Hump
   EH2	Extended Hump
   EH2+	Extended Hump 2+
   AH	Asymmetric Hump

3. PCD 5ˣ100 – формула разболтовки, рассмотренная в предыдущем подпункте этой статьи.
4. ET 40 (сокращение от немецкого Einpress Tief) – показатель вылета. В приведенном примере обозначен положительный вылет 40 мм. Если вылет отрицательный, перед цифрой ставится знак «-», если нулевой – знак «0». Величина вылета определяет где будет находится привалочная плоскость. Отклонение от рекомендуемых производителем значений приводит к изменению направления и величины сил, которые воздействуют на подвеску.
5. D 54.1 – диаметр ступичного отверстия в мм (DIA).

На заметку: ширина обода и диаметр измеряется в дюймах. 1 дюйм равен 2.54 см. Остальные размеры разболтовки принято измерять в миллиметрах.

Разболтовка колесных дисков

Очень часто автовладельцам приходится самим определять разболтовку дисков. Если количество крепежных болтов определить сможет каждый, то диаметр окружности их расположения установить гораздо тяжелее. КАРТИНКА

Рассмотрим более понятный способ расчета. Для наглядности смотрите на рисунок. Итак, нам необходимо узнать величину А. Берем штангенциркуль и измеряем расстояние между стенками соседних отверстий. Теперь к этому числу суммируем диаметр самого крепёжного отверстия. В результате получилась дистанция между центрами соседних отверстий. Формулы используются зависимо от числа отверстий на диске. Итоговая величина В является PCD.

Разболтовка дисков считается фактором, которой тем или иным образом влияет на безопасность движения. Вот почему не нужно им пренебрегать. Если соответствия не будет, то колесо неточно установится по оси и как результат не получится требуемый момент затяжки. И может визуально заметить отклонения от нормы крайне сложно, но при езде у такого колеса будет увеличенное биение. По истечении какого-то времени это деформирует детали рулевого механизма, а также подвески. Бывают и такие случаи, когда при езде полностью откручивается колесо.

Есть такие автолюбители, которые подгоняют разболтовку диска, у которого диаметр (PCD) чуточку больше исходного. В таком случае для установки применяют специальные центровочные кольца. Данная методика имеет своих приверженцев и противников. Не следует проводить эксперименты, если не уверены в безопасности движения. Поскольку в случае неудачи никакая роскошь внешнего вида не стоит полученных потерь.

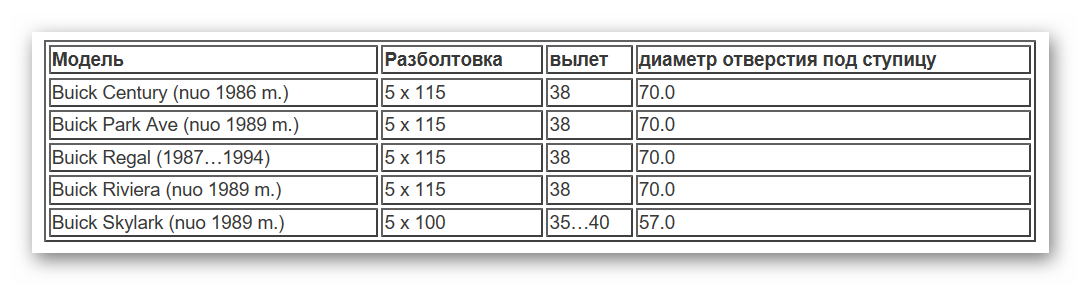

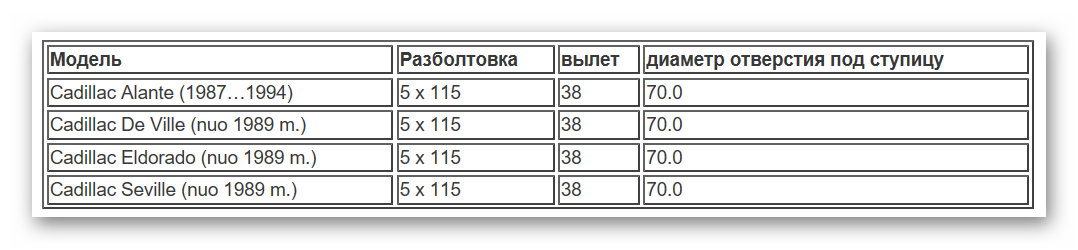

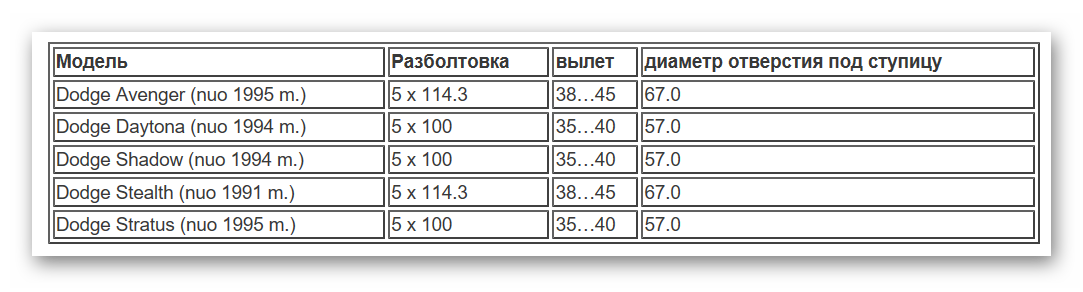

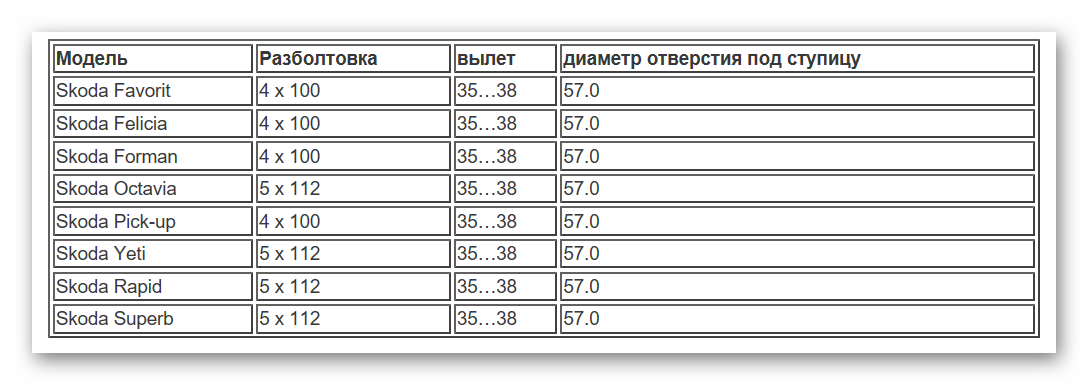

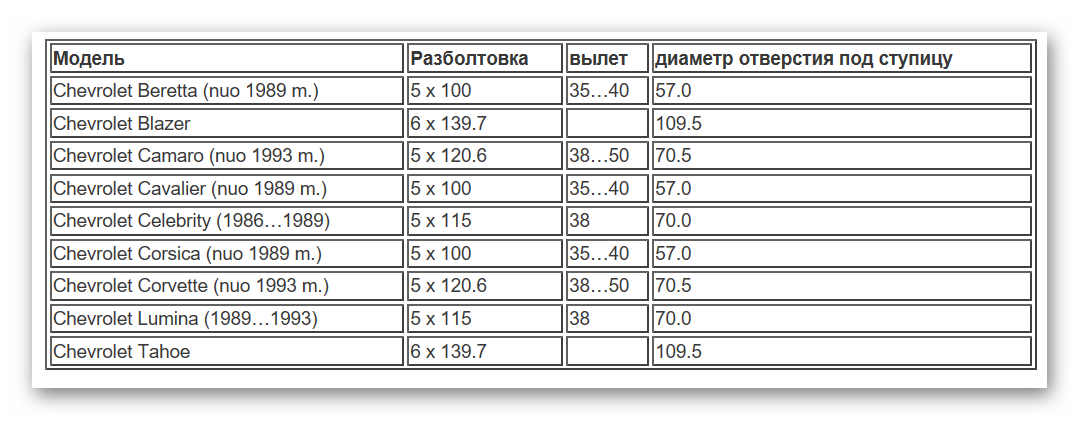

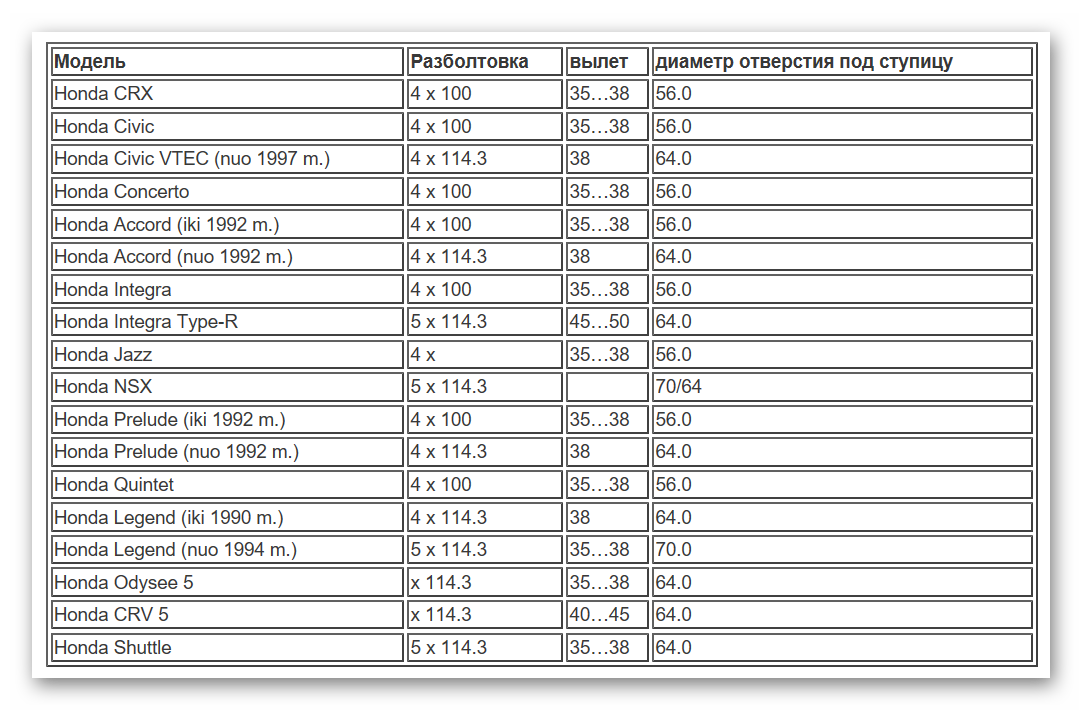

Ниже приведем таблицы совместимости дисков (PCD, ET и DIA) для определенных марок машин. Однако данные таблиц можно применять только в качестве ознакомления. Прежде чем приобретать колесные диски уточняйте более конкретную информацию у специалистов либо продавцов.

Таблица разболтовки дисков автомобилей Ауди

Таблица разболтовки дисков автомобилей БМВ

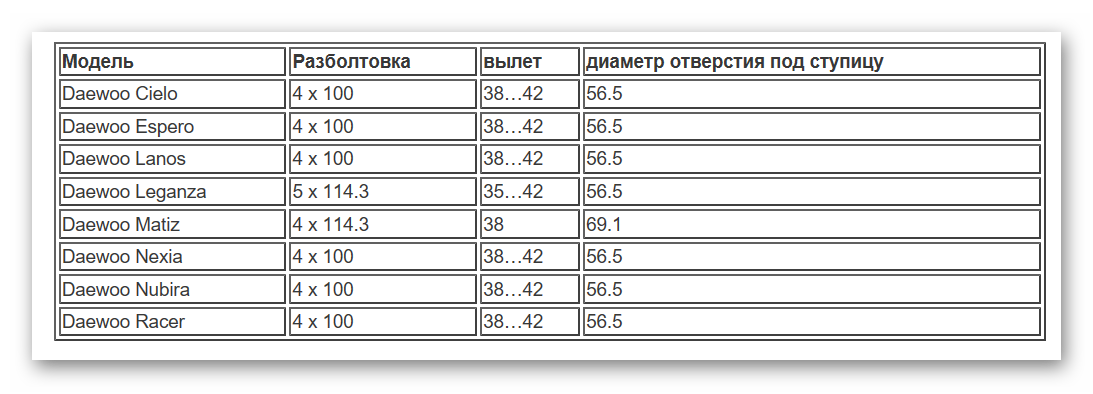

Таблица разболтовки дисков автомобилей Daewoo

Таблица разболтовки дисков автомобилей Форд.

Таблица разболтовки дисков автомобилей Hyndai

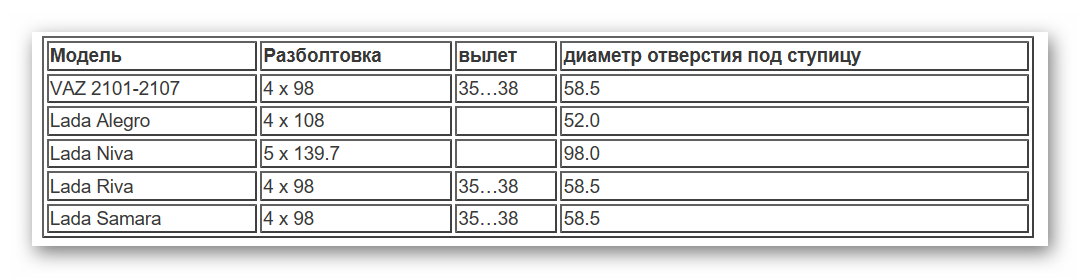

Таблица разболтовки дисков автомобилей отечественного автопрома.

По технологии производства различают кованые, стальные и литые диски. Наиболее популярны стальные диски, поскольку они характеризуются относительно приемлемой стоимостью и способностью к рихтованию. Данная особенность гарантирует высокую стойкость при ударах, в результате которых они не лопаются.

Что касается литых дисков, то они довольно легкие. Их масса является главным достоинством. Но есть и свои недостатки. Один из которых — подверженность коррозии. Увы, от такой напасти не спасают даже специальные покрытия.

Кованые диски в свою очередь довольно жесткие и надежные. Они никогда не лопаются, не требуют дополнительных средств защиты, а при деформации такая разновидность дисков легко поддается ремонту.

Возможна ли установка изделия с неподходящими параметрами

Диск с центровочным кольцом

Возможно установить изделие на автомобиль с неподходящими параметрами разболтовки. Для этого часто применяют специальные кольца, которые называются центровочными. С их помощью можно установить параметр специально под установку выбранных дисков. Это может нести в себе погрешности в балансировке и нарушение геометрии подвески. Поэтому категорически не рекомендуется проводить подобные операции, поскольку они могут нарушить характеристики машины в движении.

Разболтовка — это важный параметр, при помощи которого можно определить, каким образом диск крепится к конструкции ходовой части. Можно измерить ее самостоятельно или узнать из официальных источников, что предпочтительнее.

Основные размеры диска: где смотреть и как определять

Прежде, чем мы представим информацию разболтовке колес, присущей машинам тех или иных моделей, разберёмся в их размерности в целом. Ведь для того чтобы приобрести диски, нужно знать их точные параметры, или как минимум сообщить продавцу основные характеристики автомобиля: год выпуска, модификацию двигателя, а иногда и кузова.

В магазине-то подберут всё как надо, а вот если вы собираетесь купить колёса с рук, то должны знать, где на дисках указан размер. Правда, некоторые параметры нужно измерять самостоятельно.

Содержание

Покупать колесный диск на глаз, не уточнив разболтовки, не самое лучшее решение. Он оказывается установленным, мягко говоря, криво по оси. Из-за этого затяжка крепежа получается недостаточной.

И что самое плохое – визуально это абсолютно не заметно. Зато при езде ощущается всеми сочленениями: биение колеса превышает все допустимые нормы. Если смириться с положением дел, в дальнейшем невнимательного хвастуна ждет ремонт подвески или рулевого механизма. И это если ему повезет, и колеса не слетят прямо на трассе.

Как узнать разболтовку диска, мы расскажем подробно, толково и с пояснениями, чтобы дополнительных вопросов у читателей не возникло уже никогда.
