Замена задних тормозных колодок на примере Рено Логан

Для поддержания исправного состояния любого транспортного средства к его «персоне» потребуется особое внимание, в том числе и к Рено Логан. Тормозные механизмы являются тем узлом, на который возложена недюжинная ответственность за безопасность передвигающихся в автомобиле людей.

Далее рассмотрим особенности, как происходит замена задних тормозных колодок непосредственно своими руками на французской модели Рено Логан. Для наглядности, рекомендуем посмотреть видео.

Как подготовить машину

Для обслуживания тормозов машину останавливают на ровной, горизонтальной поверхности.

До начала работ нужно:

• Проверить уровень тормознойжидкости. Если он выше нормы (ближе к максимальной отметке), откачайте до минимального уровня, чтобы при установке «свежих» расходников (более толстых и, соответственно, уменьшающих ход поршня в рабочем цилиндре) бачок не переполнился.
• Ослабить колесные гайки (прежде чем поднимать машину домкратом). Если под рукой подъемник и пневмогайковерт, этот пункт можно пропустить.
• Проверить комплектность расходников, наличие необходимых инструментов, убрать декоративные колпаки с колес (если они есть).

Установка противооткатных башмаков

Для работы понадобятся домкрат, набор торцевых головок, ключ-баллонник, мощная отвертка, пассатижи, металлическая щетка, смазка для направляющих, ветошь и перчатки.

Когда колодкам необходима замена?

Понимание о том, что требуется замена задних тормозных колодок, приходит в момент истирания накладок из фрикционного материала, что не позволяет осуществлять управление автомобилем в штатном режиме. Об этом в Интернете есть множество тематических видео.

Минимум остаточной толщины, предполагающий потребность замены этих деталей, составляет 6 мм.

Замер данного параметра выполняется не «на глаз», а посредством инструмента – штангенциркуля. Заметим, измерять следует суммарно, с учетом основания.

Для задней оси авто необходимо иметь по 2 задние тормозные колодки в каждом из комплектов (1 комплект на сторону). Частичная их замена недопустима, поскольку она ухудшает управляемость и провоцирует занос в момент торможения.

Информация о максимально возможном пробеге Рено Логан, при котором данные детали сохраняют свои кондиционные и функциональные качества, отсутствует. Однако, присутствует перечень основных факторов, оказывающих влияние на степень износа колодок, когда действительно требуется замена задних тормозных колодок:

• состояние дорожного полотна;
• качественные кондиции колодок;
• манера вождения.

Проверка состояния тормозных колодок

Автомобиль Рено Логан оборудован задними тормозами барабанного типа. В мануале по техническому обслуживанию не принято конкретных сроков для их замены, однако, каждые 10-15 тысяч километров необходимо проверять их состояние. И если при проверке будет установлено, что толщина колодок составляет от 6 миллиметров и меньше (вместе с основанием), то следует провести их замену.

Кроме того, существует ещё ряд причин, при возникновении которых, замена колодок становится обязательной.

• Наличие трещин и сколов на основании барабана
• Появление пронзительного скрежета и скрипа колодок при торможении
• Отслоение накладок от основания колодки.
• Стояночный тормоз не удерживает автомобиль под углом (может потребоваться замена троса ручника).

Важно!

При замене тормозных колодок на задних барабанах, обязателен монтаж всех четырёх фрикционных накладок на оси, частичная смена полностью исключена.

Какие тормозные колодки советуют Логановоды

Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.

Один из артикулов тормозных колодок (ниже описано какие размеры используются на Рено Логан)

Логановоды рекомендуют:

1. Mapco (Германия)
2. Fenox (Беларусь)



   Задние колодки от «батьки»

3. Ferodo (Великобритания)
4. Sangsin (Ю.Корея)
5. Delphi (Франция)
6. Bosch (Германия)



   Тормозные колодки Bosch

Логановоды не рекомендуют:

1. Маркон (Россия)
2. Finwhale (Швейцария)

Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.

Не ошибитесь с выбором

Самый надёжный способ — прийти в магазин со старой колодкой

Обратите внимание, что на автомобили Рено Логан устанавливаются три типа тормозных колодок:

• Тормозные колодки на 180 мм. артикул 7701205758(устанавливались на автомобили 2005 года выпуска) (чаще всего Логановоды берут MapcO)



  Колодки Mapco

• Колодки 200 мм артикул 6001551409 (предназначены для установки с тормозами Bosch)
• Колодки 200 мм артикул 7701203979 (устанавливаются на большинство автомобилей)

Поэтому перед тем как совершить покупку вы должны узнать свой артикул.

Как достоверно определить необходимость замены?

Нижеприведенные критерии позволяют конкретно установить факт износа деталей и свидетельствуют о том, что необходима замена задних тормозных колодок, не только в Рено Логан, но и в прочих автомобилях. Критическое значение толщины не является обособленным фактором. Наряду с ним присутствуют несколько иных признаков износа, а именно:

• при уклоне около 25 градусов стояночная тормозная система не способна удержать авто от скатывания;
• фрикционная накладка начинает отслаиваться от металлического основания;
• рабочая поверхность тормозного барабана усеяна бороздами, множеством трещин и сколами;
• при резкой активации тормоза возникает скрип или скрежет.

Когда требуется замена колодок

Обычно замену данной детали проводят, когда стало понятно, что фрикционные накладки износились и когда это мешает нормальному управлению транспортным средством. 6 миллиметров – минимальная толщина, при которой проводится замена. Измерения надо проводить не на глаз, а только с использованием штангенциркуля. Главное – мерить вместе с основанием.

В случае с задней осью заменены должны быть все колодки, их обычно четыре. Недопустимо проводить процедуру лишь частично. Иначе безопасность вождения слишком сильно снижается.

Нет данных о том, на протяжении какого количества километров тормозные колодки сохраняют внешний вид и функциональность. Но можно указать главные факторы, влияющие на износ и его конечную величину:

• Автомобильные дороги и их состояние.
• Качество самих деталей.
• Манера езды.

Как понять, что нужна замена колодок

По данным признакам можно увидеть испорченную деталь в любых автомобилях, не только марки Renault Logan. Критическая толщина накладок не является единственным параметром, имеющим значение. Есть и другие сигналы, сообщающие о появлении проблемы:

• При уклоне в 20-25 градусов стояночный тормоз не позволяет автомобилю сохранить положение.
• От основания отслаивается накладка с фрикционом.
• На поверхности тормозного барабана появляются борозды и сколы, трещины.
• Трещины и скрипы появляются, когда транспорт резко тормозит.

Что из инструментов нужно для замены

Чтобы заменить колодки, понадобится приобрести:

1. Надёжную опору для транспортного средства.
2. Штангенциркуль.
3. Плоскогубцы.
4. Отвёртку.
5. Головку на 30.
6. Автослесарный вороток.

Обычный бензин, либо средство с обозначением WD-40 помогут очистить систему от лишнего мусора. Для этого так же берут щётки, изготовленные из металлической основы, без которых замена задних колодок Рено Логан будет проблематичной.

Какой потребуется инструмент для работы по замене?

Рено Меган 2 не включается компрессор кондиционера

Фильтр салона Рено Меган 2

2008 renault megane

Для выполнения ремонтных операций потребуется обзавестись такими инструментами:

• устойчивой опорой для фиксации неподвижности авто Рено Логан;
• штангенциркулем;
• плоскогубцами;
• отвертками;
• ключом-головкой на «30»;
• обычным слесарным воротком.

При очистке узла своими руками, нелишним будет воспользоваться «WD-40». Для эффективности манипуляции дополнительно применяем металлическую щетку. Можно также посмотреть и видео инструкцию.

Как осуществить собственноручную замену элементов на задней оси?

Но если автовладелец более менее опытный, то замена задних тормозных колодок для него не такая уж и сложная процедура, даже если он делает все своими руками, тем более, если заранее ознакомиться с видео или печатной инструкцией.

• Сперва устанавливаем авто на ровной площадке. Посредством рычага активируем первую передачу в коробке.
• Перед подъемом Рено Логан с помощью домкрата не забываем под колеса передка завести противооткатные устройства и ослабить моменты затяжки гаек фиксации колесного диска.
• Удаляем отверткой предохранительный колпачок. Ослабляем момент затяжки гайки, посредством которой закреплен барабан и ступичный подшипник.
• Демонтируем своими руками сам барабан и очищаем его поверхность от грязевых и коррозионных отложений. Осматриваем всю площадь рабочей зоны на предмет износа и присутствия указанных ранее дефектов.
• Далее демонтируем регулятор чашки совместно с пружинным элементом. Саму пружину без фанатичного усилия поворачиваем на угол в 45 градусов (если возникает потребность). Пользуемся плоскогубцами в дуэте с отверткой.
• Далее вынимаем опорную стойку из соответствующей колодки.
• Извлекаем пружину, служащую для стягивания колодки. Пользуемся теми же инструментами. Деталь располагается в верхней области тормозного механизма.
• Удаляем штифт.
• Демонтируем пружину внизу узла.
• Последним этапом отсоединяем трос активации ручника.

Переходим к демонтажу отработанных колодок. Здесь потребуется удаление планки, применяемой для регулировки величины зазора. Она располагается вблизи стяжной пружины.

Где отыскать рекомендации по правильному подбору комплектов колодок?

Рынок насыщен огромным количеством вариантов колодок. Здесь Рено не обозначает: какую деталь необходимо приобретать. Лучшим вариантом будет прибегнуть к отзывам владельцев, ранее заменивших задние тормозные колодки. Оптимальным приобретением считается действие на основе опыта других водителей. Не следует забывать о соотношении качества с ценой.

В какой бюджет обойдется замена в условиях СТО?

В каждом сервисном подразделении фигурирует собственный прайс. Обычно данная работа оценивается в пределах 500-1000 руб. за то, что произведена замена задних тормозных колодок. В зависимости от степени трудоемкости мероприятия цены могут варьировать.

В отношении самих колодок заявляем: цены не способны неприятно удивить покупателя. Минимум цены составляет около 500 руб. за комплект. Если склониться к более дорогим вариантам, можно обнаружить цену в 2000 руб. и более.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом. Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки.

Подробная инструкция

Подробно о замене передних тормозных колодок здесь, о замене передних тормозных дисков здесь.

1. В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
2. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
3. С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».





   Снимаем колпачок задней ступицы



   Откручиваем ключом на 30 гайку



   Выбиваем молотком тормозной барабан (или используем съёмник)

4. После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан.

   После демонтажа, его необходимо очистить от пыли и грязи.
5. Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка. После чего вынимаем опорную стойку колодки из отверстия.



   Аккуратно поддеваем отвёрткой

6. Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
7. Убираем (штифт).



   Снимаем штифт

8. Затем снимаем нижнюю (стягивающую колодки) пружину.
9. И в последнюю очередь снимаем трос ручника.



   Тянем его!

10. Дальше демонтируем старые колодки.



    Осторожно снимаем колодки

11. Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).



    Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

• Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
• Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
• Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

Напоминаем, что полный ход «ручника» не должен превышать 6-8 щелчков. При затянутом тросе, задние колёса не должны иметь свободный ход, когда на опущенном, они должны вращаться свободно и без посторонних звуков.

Особенность в эксплуатации

Новые колодки должны проходить притирку на протяжении первых 100 километров пробега и при этом следует полностью избежать фактов резкого торможения. Помните, что в первое время эффективность тормозов будет несколько ниже, а тормозной путь больше.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Где найти рекомендации по выбору колодок

На рынке автомобильных запчастей реализуется множество разновидностей деталей. Сам французский концерн, выпускающий автомобили, не даёт чётких и конкретных рекомендаций. Лучше всего опираться на отзывы, которые были оставлены на специализированных форумах.

Приобретение будет оптимальным, если воспользоваться опытом, полученном от других водителей. И с производителем, которому можно доверять. Главным критерием для большинства остаётся оптимальное соотношение между уровнем цены и качества.

Во сколько обойдется замена на СТО

Каждый специализированный центр устанавливает свой уровень цен. Обычный уровень цен – от 500 до 1000 рублей за одну ось. Но цифры могут несколько измениться в большую или меньшую сторону. Всё зависит от того, какой сложности требуются работы.

Что касается самих деталей, то они так же не обойдутся в слишком крупные суммы. Минимальная цена колодок от неизвестного производителя начинается с 500 рублей. Самые дорогие версии могут стоить 2000 рублей. Остаётся только выбрать то, что устраивает по соотношению с качеством.

Осматриваем тормозную систему на колесе

Особое внимание обращаем на то, в каком состоянии находится тормозной барабан. 204-203 миллиметра – максимально допустимые показания для внутреннего диаметра этой детали

Иначе появляются борозды и задиры. Если подобные дефекты уже присутствуют при осмотре, то необходимо заменить конструкцию.

Внешние цилиндры так же требуют дополнительного анализа. Край пыльника просто сдвигаем от корпуса. Если на поверхности есть тормозная жидкость – значит, в агрегате точно присутствуют неисправности. И необходима замена. Прокачка и демонтаж тормозов требуют привлечения второго человека в качестве помощника.

Наконец, можно изучить тормозные шланги. И посмотреть, нет ли на них трещин, подтёков, потёртостей и разрывов. Если хоть один из дефектов присутствует – деталь тут же меняется на другую.

Установка новых колодок осуществляется только после того, как проведён тщательный осмотр всей системы. Сам монтаж не требует дополнительных навыков.

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

• Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
• Электронная – пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Как менять задние колодки: пошаговая инструкция

Перед работой нужно до конца опустить рычаг ручника. Для очистки «прикипевшей» резьбы может понадобиться жидкостьWD-40.

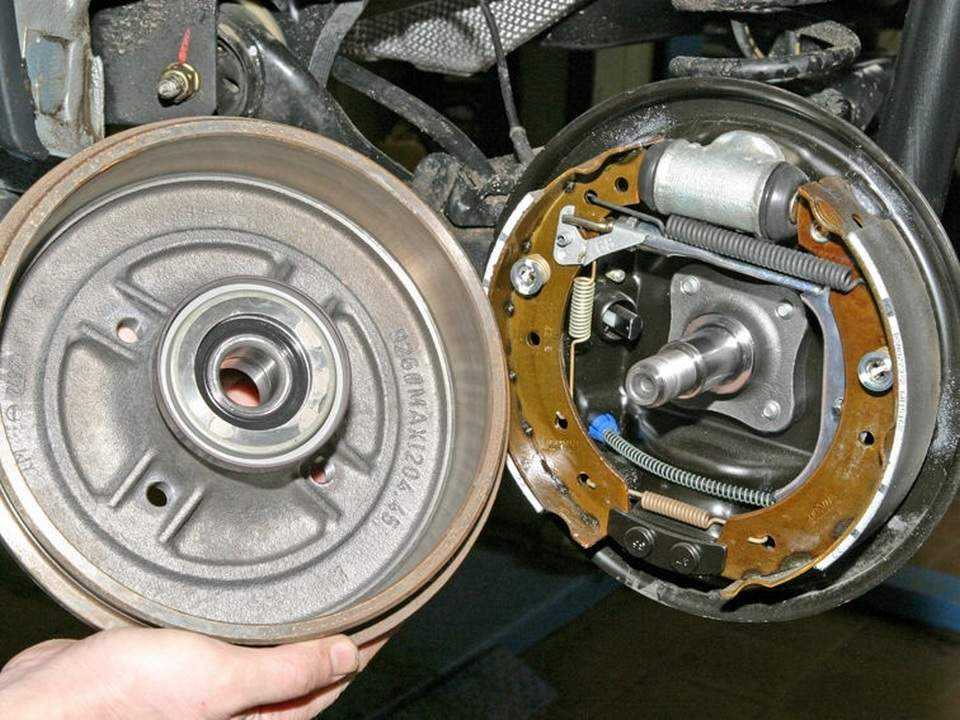

Механизм барабанного (заднего) тормоза Рено Логан

Последовательность обслуживания задних тормозов Логана:

1. Ослабить колесные гайки, установить домкрат, зафиксировать колеса «башмаками» (упорами). Поднять машину.
2. Снять колпачок с гайки ступицы колеса, само колесо, ослабить гайку ступицы. Извлечь тормозной барабан. Очистить механизм, осмотреть на предмет дефектов.
3. Удалить пружинные фиксаторы (повернуть их «чашку» отверткой на 45 градусов, вытянуть пружинку). Удалить стягивающие пружины. Сначала верхнюю, потом нижнюю, а после – вытащив штифты, снять трос ручника и сами «башмаки», демонтировав с них регулировочную планку.
4. Заменить расходники, собрав тормозной механизм в обратной последовательности. Провести те же манипуляции со вторым колесом.
5. После того, как машина будет снята с домкрата, нужно активировать механизм самоподвода, несколько раз нажав на педаль тормоза, а также проверить регулировку ручника.

Как заменить передние

Установка новых передних колодок выполняется по следующей инструкции.

1. Зафиксируйте задние колёса противооткатными упорами и поднимите на домкрате передние колёса.

2. Снимите колёса и вставьте отвёртку в пространство между суппортом и колодкой, вдавливая поршень в цилиндр.

3. Накидным ключом открутите фиксатор суппорта и поднимите его откидную часть.

4. Выньте колодки из их направляющей и снимите фиксирующие скобы.

5. Очистите посадочные места колодок от следов коррозии.

6. Нанесите пластичную смазку на поверхность направляющей и поставьте новые колодки.

7. Опустите суппорт на изначальное место, закрутите фиксирующий болт и наденьте колесо.

Какие колодки выбрать

Чтобы не купить подделку, выбирая среди проверенных производителей (FERODO, Delphi, Brembo, ATE, TRW), избегайте откровенно дешевых вариантов.

Автомобили Рено Логан 2оснащаютдисковыми переднимитормозами. Диаметр диска 238 мм (либо 259 мм), толщина – 12 мм. Подходящие запчасти удобнее всего подбирать по VIN-коду авто.

Новые колодки для переднего тормоза Рено Логан

Производитель	Оригинал	Применяемость (модификация Logan)
Delphi LP885 Brembo P68008	7711130078	I, II
Lucas/TRW GDB1465	7711130071	I, II
Bosch 0986467720 FERODO FDB4615W	7701207066 7701208265	I, II

Автомобили Renault Logan LS (1.4; 1.6), выпускавшиеся с конца 2008 по 2015 год (включая переходные модели 2009 г. в. первой генерации), Renault Logan II – сзади комплектуются «барабанными» системами 3 модификаций.

Производитель	Диаметр барабана	Оригинал	Применяемость (модификация Logan)
Bendix TRW	180 мм (180×42)	7701205758	I 2005г
DELPHI ATE Lucas/TRW	200 мм (203×39)	7701203979 7701210109 6001549703	I, II
Bosch	200 мм (203×39)	6001551409	I, II

Экономить не нужно. Лучше брать запчасти стоимостью выше средней. Фрикционные накладки бывают «мягкие» и «твердые». Ресурс у «мягких» меньше, чем у «твердых», но они не так сильно изнашивают поверхность дисков. Жесткие «карбоновые» накладки выдерживают большую температуру. Они предназначены для агрессивной езды с частыми торможениями. Их ставят на вентилируемые тормозные диски.

Что в итоге

С учетом приведенной выше информации становится понятно, что своевременное обслуживание и качественно проведенные ремонтные работы по замене тормозных колодок позволяют получить максимальную эффективность тормозной системы автомобиля.

При этом важно не только вовремя менять, но и правильно подбирать тормозные колодки, так как от их качества напрямую зависит безопасность и комфорт. Напоследок отметим, что за состоянием колодок нужно постоянно следить, так как критический износ фрикционных накладок приведет к тому, что тормоза ухудшатся, и колодка начнет повреждать тормозные диски и барабаны.

Чтобы этого не произошло, водитель должен обращать внимание на основные и косвенные признаки износа (например, скрип или скрежет тормозных колодок), вибрации при торможении, уводы автомобиля от прямолинейного движения и т.п. Если такие признаки проявились, замена колодок зачастую позволяет решить имеющиеся проблемы

Поделитесь в соц.сетях:

Оцените статью: (Пока оценок нет) Загрузка...
