Автомобильная ТВ антенна своими руками: изучаем в общих чертах

Классическая автомобильная ТВ антенна представляет собой вибратор четвертьволнового типа с дополнительными приспособлениями для его согласования. Заземление осуществляется за счет непосредственно корпуса транспортного средства. Устройство позволяет принимать сигнал, сама конструкция простая — ее даже можно сделать самостоятельно.

Антенна для автомобиля, устройство и назначение

Автомобильной антенной называют специальное устройство, которое принимает электромагнитные радиосигналы и преобразовывает их в электрический сигнал. Чтобы изготовить антенну для авто своими руками, необходимо определиться с типом модуляции, диапазоном волн и назначением устройства. Это три ключевые составляющие, которые закладываются в конструкцию.

Классификация АПРА

Антенны, устанавливаемые на автомобиль, классифицируют по следующим основным признакам:

• по назначению с учетом дальнейшего использования принятого сигнала;
• по способу установки антенного устройства;
• по месту размещения принимающего прибора;
• по способу усиления принятого радиосигнала.

Назначение АПРА

По назначению выделяют:

• радиоантенны, принимающие сигналы вещания радиостанций исключительно для автомагнитолы;
• тв антенны – для приема телевизионного вещания;
• gps антенны – для навигационной системы автомобиля и корректировки маршрута движения;
• антенны мобильной радиосвязи для радиопереговоров.

Способы установки АПРА

По способу установки антенных устройств на авто различают (см. рис. ниже):

Способы установки антенных устройств

• магнитные АПРА, оснащенные магнитными подошвами для фиксации на металлической поверхности (в основном на крыше);
• врезные антенны, требующие наличия отверстия в кузове;
• антенные устройства на эластичной присоске, обеспечивающей надежное сцепление основания прибора с автомобильным кузовом;
• АПРА, использующие резьбовое соединение;
• радиоантенны на струбцинах, называемые также желобовыми или накладными антеннами, закрепляемые на металлических водостоках;
• встраиваемые устройства, основные элементы которых при монтаже прячут под уплотнительными резинками, в дверях и т.п.

Места размещения АПРА

В зависимости от места размещения на авто, выделяют два типа антенных приборов:

• наружные (или внешние) антенны, размещаемые снаружи автомобиля;
• внутренние (или салонные) антенные устройства, чаще всего фиксируемые на лобовом стекле внутри салона.

Наилучший результат приема FM-трансляции достигается, если поставить АПРА снаружи в центре крыши автомобиля как наивысшей точке автомашины. В этом случае хороший радиосигнал будет улавливаться со всех сторон.

Типы усиления радиосигнала

В соответствии со способом усиления сигнала, АПРА подразделяются на:

• пассивные, не имеющие встроенного усилителя радиосигнала;
• активные АПРА, снабженные встроенным усилителем.

На рис. ниже показана одна из модификаций активной внешней радиоантенны известного бренда Calearo, устанавливаемая на задней части крыши авто.

Модель активной внешней АПРА Calearo

Как выбрать и на что обратить внимание при выборе

Перед тем как выбрать антенну, определитесь, какие функции она будет выполнять. Можно подобрать антенну, которая будет принимать не только ТВ сигналы, это так называемые скомбинированные антенны, позволяющие принимать различные виды сигналом.

Стоит обратить внимание и на то, что в Украине, например, в скором времени вовсе перестанут существовать аналоговые сигналы телевышек. Их полностью заменят цифровым сигналом, и хоть аналоговая антенна будет принимать сигнал, телевизор должен иметь тюнер Т2, или же внешний тюнер, что, конечно, будет не совсем удобно для использования в автомобиле.

В первую очередь стоит обратить внимание на инструкцию к телевизору, именно там должны быть основные критерии по выбору антенны для модели именно вашего телевизора. Проконсультируйтесь с представителями магазина, в котором будете совершать покупку.

Поищите интересующую вас модель на форумах, почитайте отзывы.

Следует понимать, что у каждой антенны есть зона уверенного приема и есть места где прием просто невозможен из-за банального отсутствия передающих вышек или большого количества помех.

Как сделать правильный выбор

Покупка всегда начинается с приобретения самого телевизора. Инновационные модели многофункциональны, и совместимы с любыми гаджетами – приставками, фотоаппаратами, видеокамерами, плеерами. Подключаются к ним также автокамеры, навигатор, парктроник.

Стоит поинтересоваться следующей информацией:

• Страна-производитель. Многие предпочитают покупать импортные устройства, но они не всегда удобны. Такие модели плохо принимают каналы метровых волн – гораздо хуже отечественных.
• Наличие режима «город». Предназначен для защиты от помех, которые могут появляться во время езды по городу из-за влияния мобильной связи, электросетей и прочих факторов.
• Турбо-режим. Усиливает прием, когда машина находится далеко от принимающей станции (за городом).

Эти параметры имеют значение всегда.

Виды автомобильных антенн по назначению

1. Связные автомобильные антенны.
2. Прием телевещания.



3. Прием радиовещания.



4. Прием спутниковых данных для навигационных систем.



Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Критерии выбора

При выборе модели ТВ антенны в авто необходимо учитывать факторы:

1. Предназначение изделия. Например, существуют антенны, позволяющие принимать радиостанции и телевизионные программы, а также сигналы спутниковой навигации или сотовой сети GSM. Подобное устройство обеспечивает работу навигационных модулей, интегрированных в головное мультимедийное устройство.
2. Способ и место крепления. Поскольку автомобили оснащаются штатными антеннами, то можно попытаться встроить многофункциональное устройство вместо оригинального изделия. Другим способом монтажа является размещение изделия внутри салона (на задней полке или поверхности лобового или заднего стекла).
3. Категория оборудования. Различают антенные модули пассивного и активного (со встроенным усилителем) типа.
4. Производитель приемных устройств. На рынке представлены изделия, собранные компаниями Корона, Prology, Clayton и др. Владелец выбирает оборудование на свой вкус, ориентируясь на технические параметры и внешний вид изделия.
5. Дополнительные режимы работы, позволяющие принимать телевизионный сигнал в плотной городской застройке или на загородных шоссе (на удалении от ретрансляционного центра).

Разновидности

Автомобильная телевизионная антенна разделяется на категории по способу установки:

• внешнего типа;
• модели для внутреннего монтажа;
• комбинированные изделия, оснащенные внешними приемными штырями (блок усиления сигнала находится в салоне машины).

Распространено мнение, что оборудование внешнего типа обеспечивает улучшенный прием сигнала и повышение качества видео. Но для установки внешней антенны потребуется снимать штатный узел или сверлить отверстие в кузове, что вызывает коррозию металла и попадание влаги в салон или багажник машины. Если не делать отверстие, то кабель вводится через уплотнитель двери, что приводит к снижению герметичности салона и постепенному разрушению изоляции и металлических жил коммутационного шнура.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

П О П У Л Я Р Н О Е:

Система спутникового телевидения — это аппаратура для приема телевизионных и радиопрограмм через спутники, расположенные над экватором на специальных геостационарных орбитах. Простая система спутникового телевидения состоит из одной спутниковой антенны (часто называют — тарелка), конвертора, закреплённого на ней (ещё его называют — головка) и спутникового ресивера (тюнер или приёмник).

Простая пассивная GSM антенна для мобильного 3G/4G модема своими руками

Многие, кто пользуется мобильным модемом для выхода в Интернет сталкивались с такой ситуацией, когда не хватает мощности принимаемого сигнала. Для этого нужно купить удлиняющий USB кабель и пробовать приподнять модем повыше к окну.

Но бывает и этого не достаточно, тогда придётся сделать антенну. В статье, ниже рассмотрим простой вариант изготовления антенны, которую можно сделать всего за несколько минут!

Салонные АПРА

Салонные антенные радиоприемные устройства представляют собой радиоаппаратуру активного типа, устанавливаемую в салоне автомобиля. Принципиальным отличием салонных активных антенн от приборов внешнего монтажа является наличие в комплектации встроенного ВЧ-усилителя, для которого используется электропитание от головного устройства (магнитолы или другого девайса). Неоспоримыми достоинствами салонных активных АПРА считаются:

• поддержание на стабильном уровне параметров радиосигнала в FM-диапазоне;
• внутрисалонные АПРА не влияют на аэродинамику автомобиля;
• отсутствие внешних механических воздействий;
• недоступность для вандалов и грабителей.

Внутренние антенны обычно закрепляются на лобовом или заднем стекле. Способы фиксации – присоски, скотч, магниты.

На рис. ниже показана внутрисалонная антенна модели Триада-190, закрепленная в углу лобового стекла при помощи двустороннего скотча.

Внутрисалонная АПРА модели Триада-190

Принцип работы автомобильной радиоантенны

Автомобильная приемная антенна для магнитолы (далее по тексту – АПРА) представляет собой радиотехническое устройство, в работе которого технически реализованы следующие электрофизические процессы:

1. Падающие на АПРА электромагнитные волны наводят вихревые токи на поверхности токопроводящих рабочих элементов антенной конструкции.
2. Вихревые токи возбуждают переменное электромагнитное поле, которое по фидеру АПРА поступает на вход радиоэлектронного девайса. В зависимости от функционала, заложенного в используемую модель девайса, и частотного диапазона принимаемого радиосигнала водитель автомобиля получает возможность:

• приема радиосообщений;
• просмотра телепередач;
• пользования навигатором.

Большинство радиопередач, предназначенных для автомагнитол, на территории РФ транслируется в так называемом FM-диапазоне (от 88 до 108 МГц). Длина радиоволны FM-вещания колеблется от 280 до 340 см. Чтобы антенна для автомобиля смогла максимально эффективно преобразовать   FM-радиоволну для радио, сложился следующий оптимум технического обеспечения качественного радиоприема:

• конструктивное исполнение антенны – вертикальный проводник по типу прямолинейного штыря;
• длина штыря – ¼-я часть длины волны радиовещания.

На рис. ниже показана штыревая радиоантенна FM-диапазона со спиральным участком.

Штыревая АПРА

Для FM-излучения диапазона 88-108 МГц с длиной волны 2,8-3,4 м электрическая длина АПРА должна составлять 70-85 см. Отклонение от этих размеров значительно ухудшает согласование приемной антенны с радиоприемником, что негативно сказывается на эффективности работы всего радиоприемного комплекса. В целях уменьшения избыточного линейного размера и повышения удобства эксплуатации АПРА изготавливают по принципу несимметричного четвертьволнового вибратора.

Дополнительная информация. Несимметричный четвертьволновый вибратор представляет собой гибкий стержень, устанавливаемый перпендикулярно металлическому кузову автомобиля, которому отведена роль заземления.

Гибкий стержень изготавливается из диэлектрического материала, на него наматывается электропровод, затем конструкция покрывается диэлектрической оболочкой. Использование спирального участка позволяет дополнительно уменьшить размер антенны по вертикали. В этом случае длину штыря АПРА удается снизить до 30-50 см.

Виды автомобильных антенн по месту крепления и типу усиления

По типу усиления различают следующие виды автомобильных антенн:

1. Пассивные.



2. Активные.



По месту крепления:

1. Салонные (внутренние) автомобильные антенны.



2. Наружные.



Усилитель для антенны

Как писалось ранее усилители применяются при слабом уровне сигнала, при отдаленности от города и источников сигнала. Стоит учитывать что чрезмерное усиление может привести к созданию помех, которые ничем не лучше слабого сигнала. Хорошо когда есть кнопка отключения для усилителя, в случае, если сигнал сильный, его можно попросту отключить.

Усилители нужны только если у вас пассивная антенна и вы недовольны качеством сигнала, в активных он уже есть встроенный. Здесь сложно дать конкретный совет, ведь в каждом городе и поселке уровень сигнала разный и потребность в усилителях тоже разная, а иногда и вовсе отсутствует. Посоветуйтесь с автомобилистами из вашего города или продавцами с местных магазинов, но последним особо доверять не стоит.

Подключение антенны к магнитоле

Подключение АПРА к магнитоле представляет собой электрическую коммутацию, обеспечивающую надежный контакт звуковоспроизводящей аппаратуры с антенной. В общем случае подключение пассивной радиоантенны автомобиля осуществляется через штекер или разъем к антенному гнезду ISO-стандарта в соответствии с инструкцией по установке и подключению штатной антенной системы.

При установке активной АПРА, оснащенной двумя проводами для подключения электропитания и выводом для подключения к магнитоле, алгоритм подключения более расширенный:

• черный провод приемного устройства необходимо подсоединить к кузову авто, создавая минусовой контакт;
• синий провод (как вариация красный) подключается к магнитоле;
• провод питания усилителя подключается к головному устройству.

Обратите внимание! При таком способе подключения электропитание будет поступать на усилитель только при работающей магнитоле.

Принцип работы связной антенны автомобиля

Размер автомобильной антенны напрямую зависит от диапазона. Именно поэтому связные антенны на 27 МГц имеют такие большие габариты. Наиболее мощные вариации способны достигать два метра в длину, однако, согласно правилам науки, они должны быть еще выше. Чтобы регулировать отличия между четвертью длины волны и реальным размером существует удлиняющая в основании катушка.

На автомобили связную антенну устанавливают строго вертикально, что обусловлено типом поляризации. Стоит отметить, что все связные антенны способны наклоняться посредством рычага в определенных дорожных условиях, к примеру, чтобы одолеть пролет низкого моста либо не сломаться в лесу. Как правило, связные антенны используют владельцы крупногабаритных фур. Допускается монтаж на джипы и другие автомобили, однако вид получится не очень привлекательный.

Выбор кабеля для АПРА

Радиоантенные устройства, установленные на автомобиле стационарно (врезные и штыревые крепления), имеют хороший контакт с металлом кузова. Входное сопротивление серийно выпускаемых антенн составляет 50 Ом, с ними отлично согласуется стандартный коаксиальный антенный кабель марки RG-58 внешним диаметром 5,0 мм. Длину кабеля более 5 метров не рекомендуют из-за нарастающего затухания принимаемого сигнала.

АПРА, установленные на авто магнитным способом, электрически не связаны с кузовом. Для их коммутации с магнитолой рекомендуют кабели RG-213 либо РК 50-7-11 наружным диаметром в пределах 10,5 мм. Длина кабеля определена 360-390 см. Изменение длины в любую сторону от этого показателя приводит к потере возможности качественной настройки аппаратуры.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

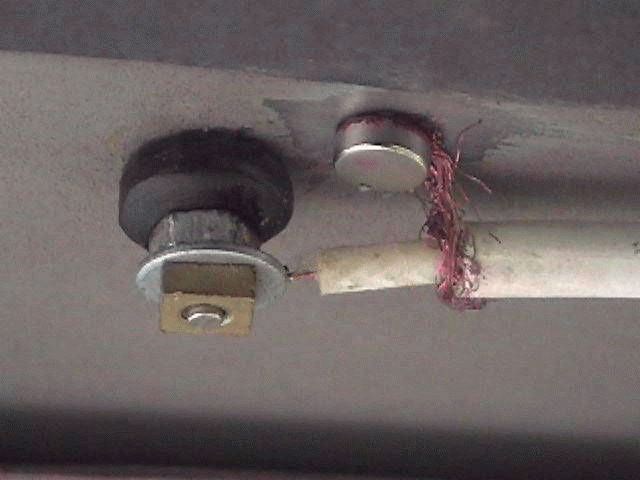

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

• не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
• встала в салоне;
• обеспечила надежный прием частот радиосвязи;
• обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

1. 27; 65 МГц.
2. 28,2; 68 МГц.

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

• Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:

1. Верхняя грань 56,5 + 56,5 см.
2. Нижняя грань 66,5 + 66,5 см.
3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

• Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
• Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
• Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Обзор лучших моделей

Во многом качество антенны зависит, сколько вы готовы за нее заплатить. Есть масса дешевых антенн китайского производства «no name» которые вы если и возьмете, то только на свой страх и риск и, скорее всего, покажут они себя не с самой хорошей стороны. Ваш выбор вы сделаете самостоятельно, а мы поможем вам обратить внимание на модели, которые популярны среди других автолюбителей.

Calearo ANT 71 37 122 – это активная внутренняя антенна. Преимущество в том что она принимает как цифровой и аналоговый сигналы, устанавливается на ветровое стекло с внутренней стороны на самоклеящейся основе, прозрачная почти незаметная.

Основные характеристики: TV коннектор – моноджек 3,5 мм; TV кабель; широкий телевизионный частотный диапазон; коэффициент усиления 14 ± 2 дБ. Питание идет по ТВ кабелю так, что не требуется дополнительных слотов для подпитки. Средняя стоимость 5700 рублей.

Более бюджетный вариант Prology TVA-400. Это активная внутренняя антенна. Характеристики: одновременная работа в диапазонах МВ, ДМВ, ДВ, СВ, КВ, УКВ, FM, коэффициент усиления, не менее, 30 Дб; два выхода (УКВ/FM и TV). Крепится на стекло, лучше на заднее так будет меньше отвлекать, так как она непрозрачная, да и помех так меньше. Средняя стоимость 1700 рублей.

Triada 655 Profi – внутренняя активная антенна. Характеристики: разъем 9 мм, 3.5 мм (переходник), диапазон – МВ + ДМВ, DVBT, DVBT-2; Усилитель имеет большой динамический диапазон HDR; дальность приема до 80 км. Также крепится на стекло, прозрачная и не мешает обзору. Средняя стоимость 1600 рублей.

Prology TVA-100 – внутренняя активная антенна. Характеристики: коэффициент усиления 30 дБ; дальность приема: до 80 км; питание: 10 – 15 В. Крепится также на стекло, но непрозрачная и подойдет скорее только на заднее стекло, длина кабеля 3 метра может хватить не для каждого автомобиля и кабель протягивать придется под обшивкой. Средняя стоимость 850 рублей

Calearo ANT 77 27 085 – внешняя активная антенна. Подойдет не только для ТВ, но и для радио и GPS. Производится в Италии с соответственной ценой и качеством. В комплекте ТВ и GPS кабеля 5 метров. Отличный сигнал, универсальность и необычный внешний вид в виде акульего плавника. Все это будет стоить около 14000 рублей.

Самодельные автомобильные TV и GPS антенны

Для изготовления самодельной телевизионной антенны доморощенные Кулибины используют:

• два кольца из алюминия, диаметрами 130 и 270 мм;
• деревянную рейку 3х3 см;
• телевизионный кабель.

Собранная антенна принимает сигналы в МВ и ДМВ диапазонах.

Для изготовления GPS антенны умельцы советуют применить медную проволоку сечением 2,5 мм2, которую при помощи плоскогубцев гнут для формирования нужной конфигурации. На рис. ниже приведен чертеж самодельного устройства, которое после изготовления прикрепляется к GPS-приемнику.

GPS антенна своими руками

Антенные системы являются неотъемлемым атрибутом аппаратуры радиосвязи в автомобиле, обеспечивая не только надежную связь водителя с внешним миром, но и создавая довольно комфортные условия времяпровождения во время езды или остановок при прослушивании радиопередач или просмотра телефильмов.

Видео

Наружный монтаж

Для наружной конструкции применяют обычно ТВ-усилитель польской сборки. Все можно собрать также самостоятельно. Качественное прохождение сигнала обеспечивает пара телескопических антенн. Их обычно заимствуют у старых радиоприемников на разборках радиорынка.

В качестве корпуса подойдет пластик от усилителя, к которому фиксируется магнитное крепление. На следующем этапе систему обеспечиваем электропитанием. Понадобится взять разъем от активной антенны и впаять в него провод. После проводим кабель таким образом, чтобы у него не получалось проблемного перетирания или пережатия, а напоследок фиксируем его в таком положении.

Припаянный к разъему провод выводим на гнездо, имеющее подключение к +12 В на мультимедийной системе. Заводим штекер в соответствующий «вход» гнезда и наслаждаемся четким изображением.

Инструменты, материалы и приспособления в помощь мастеру

1. Кабель РК – 50.



2. Конденсатор 5 – 25 пф.
3. Провод МГТФ 0,5.



4. Паяльник.
5. Изоляционная трубка.

Правильный монтаж

К процессу монтажа нужно подходить ответственно, чтобы обеспечить максимальное качество сигнала. Конструкцию автовладелец подбирает самостоятельно так, чтобы она соответствовала параметрам для встроенного телевизора.

Преимуществом встроенной антенны является максимальная защита от наружного негативного воздействия на аппарат. В качестве недостатка отмечается сложность в демонтаже без деформации активного приемного устройства.

В качестве альтернативы автомобилисты используют врезную конструкцию. Основная часть антенны будет находиться внутри, а лишь приемный прут выдвигается наружу.

Обязательно соблюдаются условия монтажа:

• Надежная установка и крепление к корпусу автомобиля. При наличии карбонового покрытия внутрь сигнал будет заходить ослабленным. После монтажа проводится максимальная защита металлических наружных элементов от возможной будущей коррозии.
• Защиту можно выполнить с помощью силиконового герметика. Не желательно применять обмотку изолентой либо надевание пластика на стыковку. Такие процедуры обеспечивают появление конденсата под изоляцией, а также ослабевание сигнала.

Желательно использовать металлические качественно покрытые детали.
